编者按:作为电源电子工程师来说,能够找到各种问题的示波器是研发及设计中不可缺少的设备,但一套示波器总是价值不菲,而国产示波器总是让我们望而却步。但今天在电子行业高速发展的时代,示波器国货也开始雄起!今天,我们将和大家分享普源DS4000示波器的功能、特点,希望能够继续帮大家全面地了解这款优质的放心国货。
示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象,便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束,打在涂有荧光物质的屏面上,就可产生细小的光点。在被测信号的作用下,电子束就好像一支笔的笔尖,可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线,还可以用它测试各种不同的电量,如电压、电流、频率、相位差、调幅度等等。
虽然我与电子的结缘源于一颗低频变压器,但说起来我与开关电源结下不解之缘的当然要数算工程师们几乎每天都接触的示波器了。虽然已经记不清那台示波器的型号了,但从示波器上看到开关电源的各个波形时的情形至今历历在目。
对于开关电源工程师们几乎每天都接触的示波器了,或者说一个开关电源工程师根本离不开示波器,通过它工程师能熟知设计的产品是否存在这样或那样的问题,以及帮助工程师们找到问题。
我们都了解,电子行业发展最早期的电子元件都是国外的,渐渐的,电阻、电容、二极管、三极管、MOSFET、IGBT、IC……甚至于高可靠性高效率的模块电源和整机电源都有了国货的雄起。接触示波器多年一直对国产示波器有种担心,怕它们不够准确,对电源工程师而言,测试数据不准确会是致命的。此次借着电源网的“普源精电免费体验”的活动,我也申请了一台普源的DS4000示波器来试用,其中体会就是:真心感觉不错,示波器国货也雄起了!
原帖地址,欢迎参加讨论点:http://www.elecinfo.com/bbs/1474099.html
今天我们就来详细测评下这款国货精品之普源DS4000系列示波器。

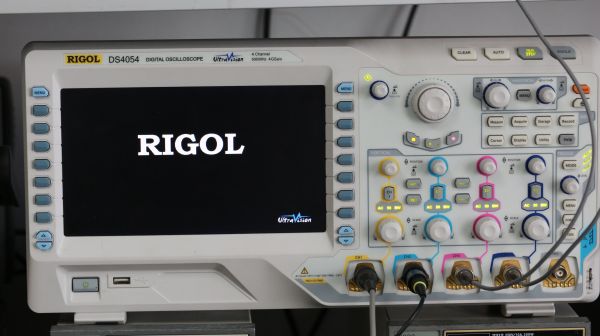

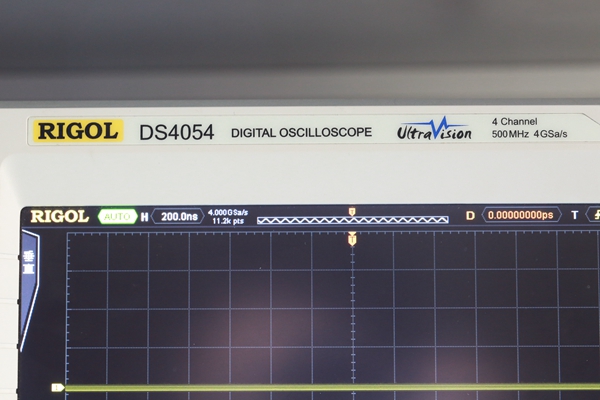

外观看起来非常beautiful,现在看到的这台目前正在电源网深圳研究中心使用中:

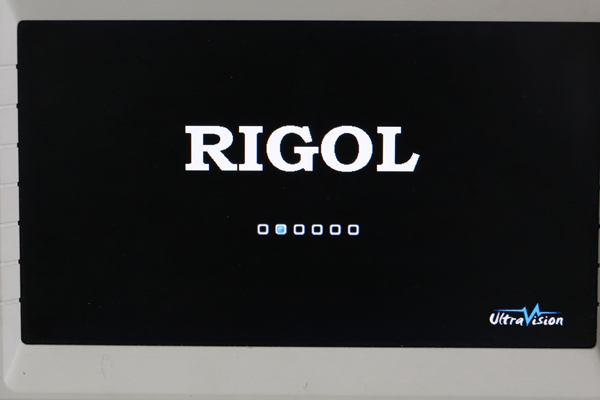

开机速度可以说是秒杀,比起曾经使用过的示波器,可以说是SSD和HDD的开机速度区别,秒杀无等待的感觉真好。说起这DS4000系列示波器的规格,说实在的我也是新用,以下是产品规格简介:
产品特性:
4GSa/s的采样率,140M的超大存储深度,11万次/秒的超快波形捕获率,9寸的大屏,不间断的波形录制分析,想象一下它的强大吧……
对于开关电源工程师,100M的示波器就够用了,本来申请试用的是DS4014(100M),普源送过的是DS4054(500M)的。对比了下,这2款只是带宽的区别,采样率还是一样的。
下面分享一下自己的使用心得和体会:

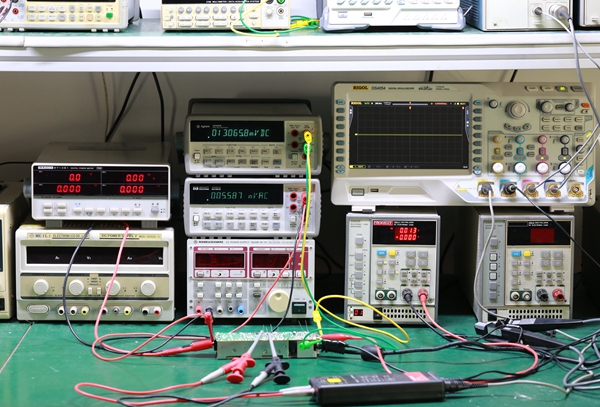

使用环境图:
电源是一台输出12V/10A的适配器电源,APFC+ QR PWM + SR

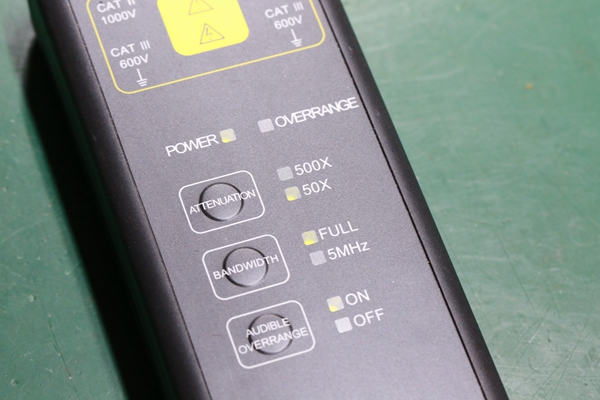

先准备测APFC的驱动波形,知用的差分探头上场:
先设置衰减倍数为50X。
再看看示波器的设置:

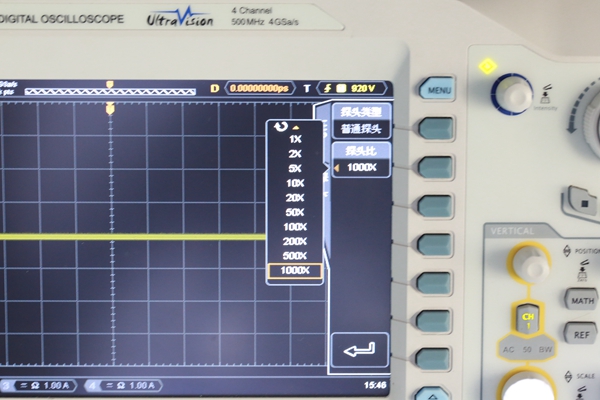

最大可以到1000X。

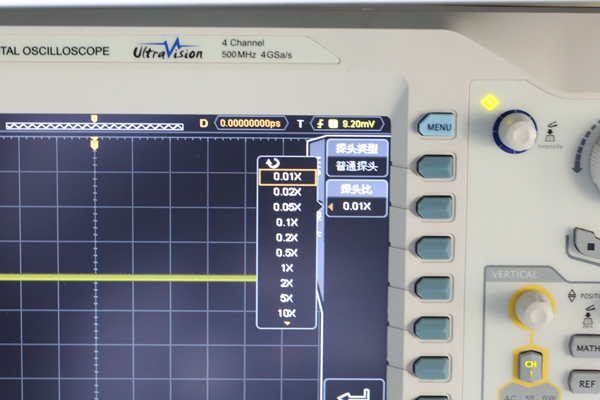

最小可以到0.01X。

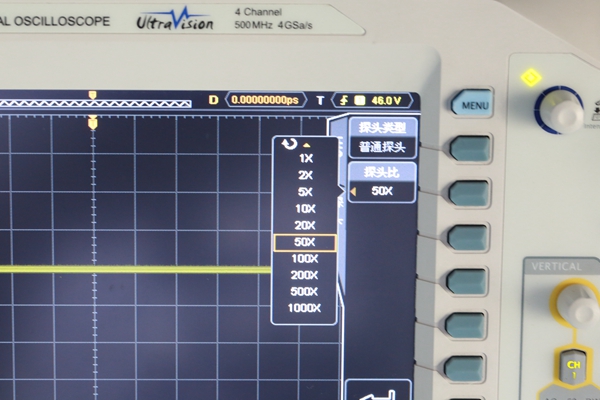

用50X就OK了。
再设置测量参数:

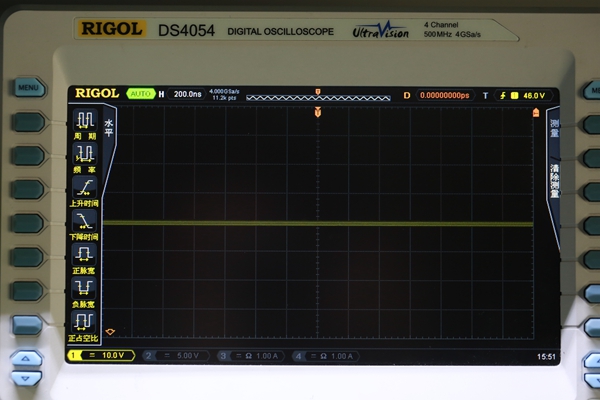

哈哈,左边有快捷键,从此告别繁复的添加测量/删除测量设置了,2个上/下方向键还可以翻页。
水平的,再按一下垂直的就出来了。
