采用嵌入式CPU内核的可编程器件为应对各种设计挑战提供了有效途径，而这些挑战仅仅通过软件或硬件的方法可谓举步维艰，或者说解决成本非常高昂。这些器件结合了能再编程的数字与模拟硬件资源，能提供您切实所需的功能。此外，设计工具能消除与可编程逻辑通常相关的大多数复杂性问题。例如，赛普拉斯半导体公司推出的PSoC Creator就是专为简化上述工作而精心设计的。借助PSoCCreator，用户不必一定要有完美的电路设计，仅需提供相关的设计元素即可，有点像在白板上绘画的感觉。随后，该工具能提供外设模块(即组件)的最佳布局和布线方案，并设置所需的时钟和电源配置，进而为用户优化设计。
下面以采用PSoC Creator进行设计为例，给出了如何在无需软件工程师而成为硬件专家的情况下协助开展软/硬件协同设计。作为一款混合信号器件，PSoC包含集成型数模转换器(DAC)，可用于将电压(或电流)输出到引脚或器件的其它部分。大家可将两个组件拖放到原理图上，并通过线路将其连接在一起，从而实现将DAC连接到引脚上。仅需几秒钟即能对组件进行定位，并将其复制到原理图上。

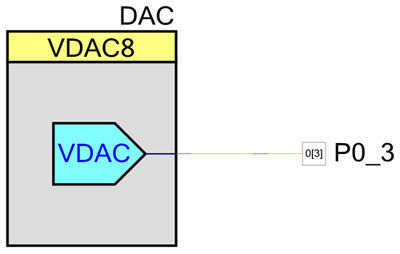

图1：采用PSoC Creator将DAC输出连接到模拟引脚
请注意，DAC没有“输入”，也就是既没有电源线路和Vref输入，也没有繁杂得可怕的总线接口问题，有的只是一个可连线至引脚的统一供电电压源。另外，引脚同样也非常简单。事实上，PSoC引脚能通过各种驱动模式支持令人炫目的GPIO、SIO和模拟功能组合，此外还提供启用和同步等特性。但是，我们在此使用的模拟引脚已针对您的需求将物理引脚配置就绪，因而无需担心如何在不影响DAC信号的情况下安全地关闭有关特性。
让设计人员与潜在混乱的低层实现细节相隔离，这一理念是PSoC Creator设计方案的核心，能帮助设计人员将精力集中在功能设计上。该工具可提供经全面验证的一整套200个组件，其中包括模数转换器(ADC)、DAC和放大器；UART与I2C以及PWM和定时器等，这些与传统原理图捕获工具中的原始IP模块相比，拥有高得多的易用性。在这些组件中，我们将实现细节进行了抽象化，而且设计项目能够确保第一次就无差错。用户可在参数编辑器(即定制器对话框)中选择功能，而工具则决定实现用户要求所需的器件配置。大家所要做的就是，将组件放到页面上，并双击进行定制器选择即可。
