重中之重:电流传感器在变频器运行过程中的应用

2014-01-24 14:23 来源:电子信息网 作者:蒲公英

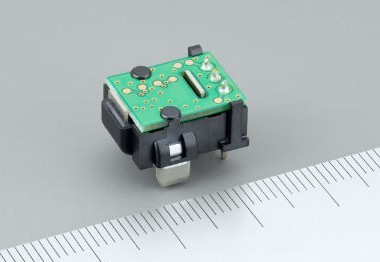

电流传感器在变频器控制中作为关健元器件对变频器性能做重保障,目前市场上部分变频器失效,多是由于电流传感器损坏或使用不良造成的。下面,小编便为您介绍一下电流传感器在变频器中的运用。

一般配套电流传感器的,有相应的供电电源±12V、±15V;调理电路构成电流采样模块,该模块将三相定子电流转化为基本的二进制代码,提供电流的适时信息,完成电流环的调节。本系统采用三个JCE模块(部分变频器产家也用二只,第三只通过算法完成)分别检测a、b、c相电流。并通过采样电阻将电流信息转化为电压信息,然后由变频器的主控芯片中的AD变换模块转化为数字信号。再经过数字滤波和定标处理,为电流环调节提供电流反馈信息。

2

JCE电流传感器将电流信息转化为电压信息,此外还要将LEM检测回来的信号转化为适合控制芯片的电压范围,首先,将电压信号变换为对称的正负电压,然后提供相应的偏移,转化到适合控制芯片的电压范围。JCE对a、b、c三相电流均采样,经检测模块后存放在相应的寄存器中供主控系统采用。

一般采用三线制,电机定子三相电流和等于零,LEM元件对a、b、c三相电流均采样,经检测模块后的转换结果作为检测三相电流不平衡率的依据;另外,在逆变器切断输出后可通过LEM元件对a、b、c三相电流流动情况进行检测,以判断功率模块是否可靠关断,消除安全隐患。

1 2 >
