电路功能与优势

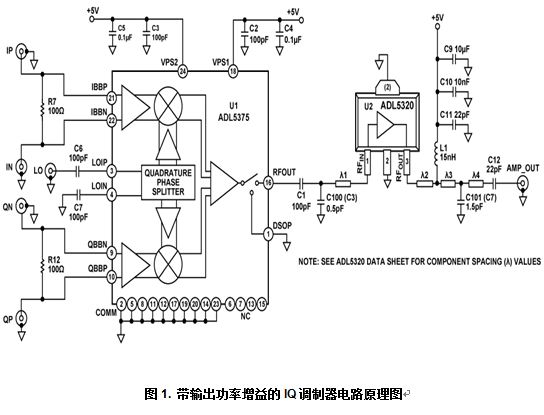

无论IQ调制器是用于直接变频应用还是作为上变频器用于第一中频(IF)，通常都会有一些增益直接施加在IQ调制器之后。本文将介绍如何选择合适的驱动器放大器，以便在IQ调制器的输出端提供第一级增益。图1所示器件为ADL5375 IQ调制器和ADL5320驱动器放大器。这两款器件在系统性水平方面匹配良好;也就是说，它们具备同等性能，因此任何一方都不会造成整体性能下降。由于这些器件的动态范围匹配良好，因此建议在IQ调制器与RF驱动器放大器之间进行简单的直接连接，器件之间无需任何衰减。
电路描述
ADL5375是一款通用型高性能IQ调制器，输出频率范围是400MHz至6 GHz。由于具备低噪声和750 MHz的宽输入基带带宽(3 dB)，因此可通过多种调制和带宽的信号来驱动该器件。这些输入信号能够以直流或复数中频为中心。
与ADL5375的LO接口为1XLO型，即输出频率和LO频率相等(当基带信号以直流为中心时)。电路笔记CN-0134介绍了如何通过ADF4350驱动ADL5375。
系统级计算和RF放大器选择
在1 GHz至2 GHz的频率范围内，ADL5375的输出压缩点(OP1dB)和三阶压缩点(OIP3)分别为10 dBm和25 dBm左右。在选择RF放大器以便在IQ调制器之后提供增益时，必须选择输入P1dB和输入IP3等于或略高于这些数值的器件。如果所选器件的输入P1dB和输入IP3较低，则会导致级联性能降低；如果这两项规格明显高于ADL5375，却不会带来任何好处，并且可能会造成信号链的总电源电流出现不必要增加。
ADL5320是一款驱动器放大器(需要外部调谐元件的RF放大器)，额定工作范围是400 MHz至2700 MHz。采用5 V电源供电时，其功耗为104 mA(也可以采用低至3.3 V的电源供电，此时功耗和性能都有所下降)。
表1显示了1900 MHz条件下ADL5375 IQ调制器折合到输出端的IP3 (OIP3)和P1dB (OP1dB)以及ADL5320驱动器放大器折合到输入端的规格。两种情况下，IQ调制器折合到输出端的规格与放大器折合到输入端的规格之间均相差3 dB左右。
