一场小雪为春节的假期划上了圆满的句号。新年假期归来，习惯了放松的节奏，再开始紧张忙碌的工作，是不是都会觉得不太适应，无法进入状态呢？作为好奇宝宝的我很好奇过节期间大家都在忙些什么？有的忙着走亲访友，有的忙着大吃大喝山珍海味，有的忙着出国旅游？这里就不忘提醒下各位，过年期间好吃好喝好玩都是难免的，但是身体健康状况也是马虎不得的，没有一个好身体，怎么以饱满的精力与热情迎接新一年的工作与挑战呢？身为技术宅的本人我，利用假期简单研究制作了一个测量人体脉搏波的小东西，尽管不复杂，但是调试过程中的问题还是不少的，小小总结了一下经验与教训，感兴趣的话，听我一一道来吧！

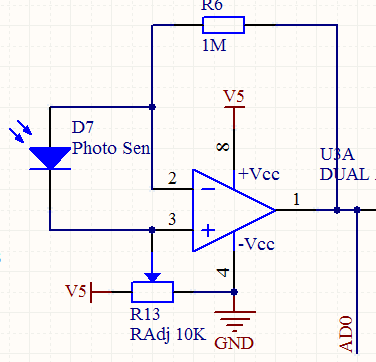

下面的电路是用光电法采集脉搏信号的第1级电路----流压转换电路。
这是一个很简单的电路，运放是单电源供电的，看得出来问题在哪里吗?这个电路没有任何的输出，因为光敏二极管接反了，导致光生电流的流向是与实际需要正好相反，所以应该把D7的正极接到运放的同相端才对，还有同相端为什么不直接接地，因为这是为了给同相端提供偏压，可想而知，如果反向端的电压始终高于同相端，那放大器的最终输出始终为负值，而系统是单电源供电的，也就是说最终输出始终为0，根本无法输出信号。
再者用示波器观察到的信号受到50hz工频干扰十分严重，如下图。
