一 前言
在目前的车载娱乐系统中，USB接口已经成为系统的标配。随着大电池容量的便携设备的流行，做为车载充电接口的USB电源，需要提高更大的电流以满足设备的需要。目前主流方案中，单个USB口的负载能力需要达到2.5A。
车载USB系统的架构为：从汽车蓄电池取电，经过降压电路后得到5V的稳定电源，提供给USB的VBUS。汽车蓄电池的电压并不是一个稳定的电压，其变化范围是非常大的，以小型乘用车为例，其蓄电池电压典型值为13V，电压范围为9~16V，在启停等恶劣情况下，会低至6V，甚至更低。不少整车厂对USB电源有着非常严苛的要求，6V电池电压下要保证5V输出，考虑到输入端的反极性保护及线损，USB电源的输入端电压会更低。这对车载USB电源的设计是个挑战。

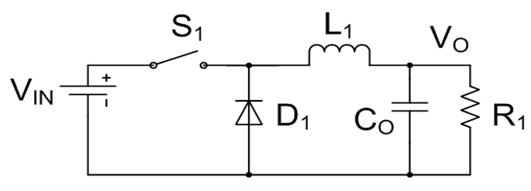

Buck电路是最常用的降压开关电源。图1所示为非同步的Buck电路。

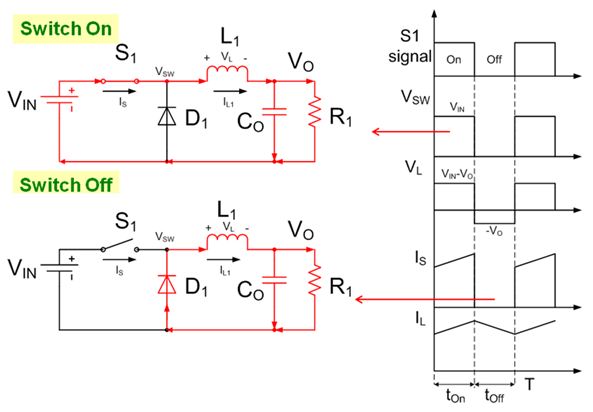

其工作原理为，当上管S1开通时，电源VIN向负载供电，电感L1储能，电感上的电压为VIN-VO。当上管S1关闭后，电感L1向负载提供能量，电感上的电压为-VO。图二所示为电流连续模式下的BUCK电路的工作原理及波形。根据电感伏秒平衡可以得到
最后可以解出
图2.电流连续模式下的非同步buck的工作原理
常用的BUCK电路，出于成本考虑，会选用N沟道MOSFET。但是在车载USB电源的应用中，成本较高的P沟道MOSFET却更有优势。
根据公式2，如果需要实现在VIN=5.7V下，保证VO=5V。那么最大占空比为，
