我们都知道液晶显示器件独具的低压、微功耗特性使它可以直接与大规模集成电路结合开发出一系列具有便携显示功能的产品，再加之其显示信息量大和接口方便等优点，现在已被广泛应用于计算机和数字式仪表等领域，成为测量结果显示和人机对话的重要工具。本文方案选用SMC0820E液晶显示模块作为显示器件。为使LCM在不同的温度下有较好显示效果，还引入数字电位器X9313实现其温度补偿电路，有效控制LCM偏压输入。本文在介绍SMC0820E和X9313的基础上，讨论了两者的硬件接口电路及软件编程。
液晶显示模块SMC0820E
SMC0802E标准字符点阵型液晶显示模块，采用点阵型STN(Super Twisted Nematic)液晶显示器，可显示2×8西文字符，字符尺寸为2.96mm×5.56(W×H)mm，内置HD44780接口型液晶显示控制器，可与MCU单片机直接连接，广泛应用于各类仪器仪表及电子设备。
1 主要技术参数
工作电压：4.8～5.2V;
工作电流：2.0mA(5.0V);
工作温度：-30～+80℃;
接口方式：并行接口。
2 温度特性

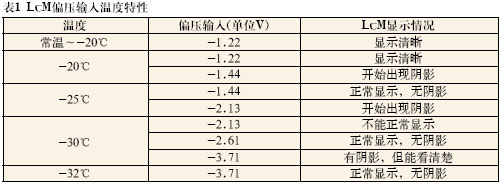

液晶既具有晶体的双折射性又具有液体的流动性，只有在一定的温度范围内才呈现液晶态，且在液晶态温度范围内，其特性也随温度变化而变化，这一特性对STN型LCD尤其重要。因此，LCD的特性与环境温度密切相关。温度低时，LCD的透射比就会降低，引起图像模糊;温度高时，又会产生严重的交叉效应。为保证液晶显示能在较宽的温度范围内正常工作，驱动电路的温度补偿是必不可少的。本方案引入数字电位器X9313进行温度补偿，可通过控制LCM的偏压输入使其保持稳定的对比度。通过实验，可得本文选用的液晶显示模块偏压输入的温度特性，该温度范围适合正常工作环境的要求，具体数据如表1所示。
由表1可知，对LCM偏压输入的控制分为两部分：常温和低温。为得到低温情况下详细的温度特性，对表1中数据进行三次样条曲线拟合，可以得到该区间内任一温度对应的偏压输入值，拟合曲线如图1所示。
