利用数字电位器实现数控低通滤波器

2014-03-06 22:02 来源:电子信息网 作者:铃铛

1 引言

数字电位器是一种应用普遍的器件,以下介绍如何使用数字电位器构建一个可调带宽的低通滤波器。

2 一种简单的低通滤波器

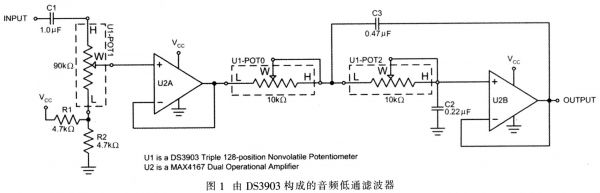

由DS3903构成的音频低通滤波器如图l所示。该电路采用单电源供电,电源电压范围为2.7~5.5 V。包含一级前置衰减,5.0 V供电时可处理5.0 VP-P(1.77VRMS)输入。为了产生一个双极点(极点在同一频点)低通滤波器(每10倍频程衰减12 dB),电容C3必须是C2的2倍以上,可变电阻POTO和POTl设置相同值,则截止频率(fC)计算如下:

1-14

其中,RPOT是可变电阻POT0和POT2设置对应的电阻值。

2-14

该电路的输入部分(Cl、U1一POTl、U2A、Rl和R2)是音量控制电路,还可将音频信号的直流偏置到VCC/2,使信号在未嵌位的条件下通过数字电位器和运放器,在任何供电电源下,电路都能够处理最大信号摆幅。因此,该设计在2.7 V至5.0 V下工作性能良好。输出直流电平保持在VCC/2,除非在正常输出以外工作,电平将偏移到不同工作点。

对于已限定工作范围的应用,可以去掉输入级电路,采用直接耦合的方式连接到滤波器。去掉输入电路后,输出信号只是经截止频率为fC的双极点滤波器滤波后的信号,而输入信号的直流分量则直接旁路到输出端。

通过更改电容或选择不同端到端电阻的数字电位器,该电路的截止频率可设置为500 kHz。
