基于CYPRESS的USB3.0总线技术开发应用

2014-03-10 16:06 来源:电子信息网 作者:铃铛

USB(Universal Serial Bus,通用串行总线)以其无需配置、即插即用等特性获得了广泛的应用。2004年提出的USB2.0标准,传输速度最大能够达到480Mbps.但在USB3.0标准中,它的最大传输速度几乎是传统USB2.0传输速度的10倍,达到了5.0Gbps,被定义为“超高速U S B接口”。本文基于CYPRESS的FX3系列USB3.0芯片,对USB3.0总线进行研究开发。

USB3.0接口芯片概述

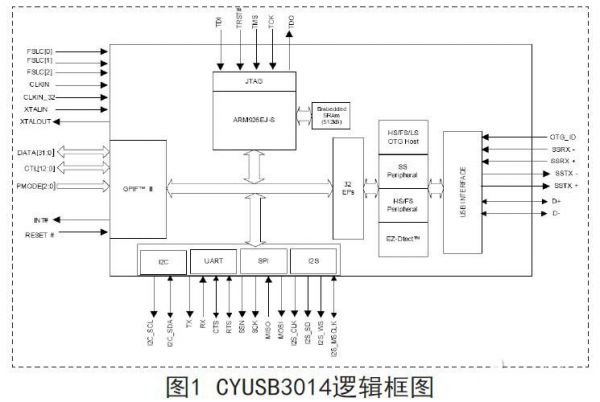

赛普拉斯的EZ-USB FX3是新一代的USB3.0外设控制器,具有高度集成的灵活特性,允许系统设计者将USB3.0添加至任何系统。本文采用的是FX3系列USB3.0芯片CYUSB3014.

1-0


FX3是完全兼容USB3.0 V1.0和USB2.0规范的,集成的USB2.0 OTG控制器允许芯片作为主从设备使用。另外,它还支持一些常用的外设接口,如SPI,I2C,UART和I2S可以与外部设备进行通信。

FX3具有一个可进行完全配置的并行通用可编程接口GPIF II,它可以与任何处理器、ASIC或是FPGA连接。它可以轻松无缝地连接至多种常用接口,比如异步SRAM、异步和同步地址数据复用式接口、并行ATA等等。EZ-USB FX3集成了USB3.0和USB2.0物理层(PHY)以及32位ARM926EJ-S微处理器,具有强大的数据处理能力,并可用于构建定制应用。

1 2 3 4 5 >
