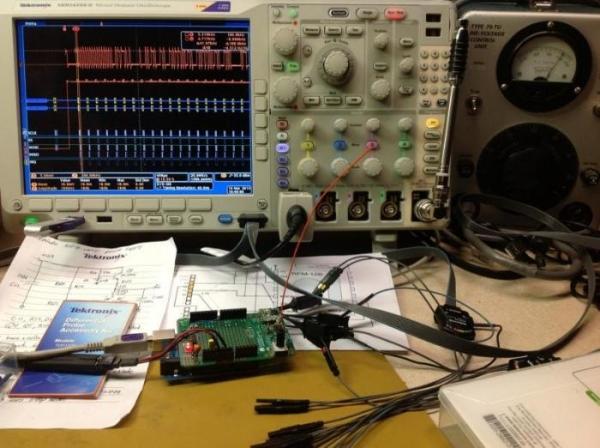

本文主要介绍了一种利用示波器来完成嵌入式无线调试的方法,被测试的是以Atmel ATmega328微控制器为基础控制的Arduino Uno项目。其中存在很多硬件和软件的问题,在使用时的主要设置如下:

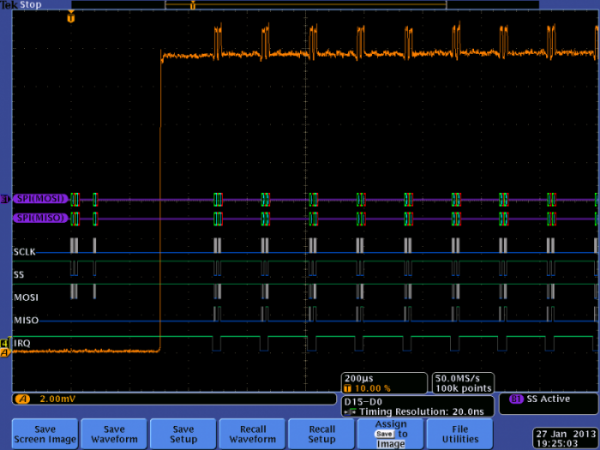

数据包传输期间情况:
标着A的橙色轨迹是RF幅度随时间变化,是用连接到频谱分析仪输入上的简单天线捕获到的。SPI总线使用数字逻辑通道探测,在发送的SPI总线命令上触发了单次采集。由于这是FSK频移键控,在理想情况下,RF幅度应该不变。但我们可以看到,实际情况并不是这样。
