作为目前行业内最为最常用的串行差分通讯方法之一,平衡发送差分接收,具有共模干扰的能力,其通讯距离在1200m以上,传输速率为10Mbps,信噪比高,易于操控,成本低,可使用收发器并实现多节点控制等长处,已得到越来越多用户的肯定。
RS485 总线的应用于工业控制、DCS、数据采集、远程终端互联等领域,由于长距离传输,传输线暴露在户外,工作电压低于5V,一旦过压引入就会击坏芯片,还可能出现浪涌现象。

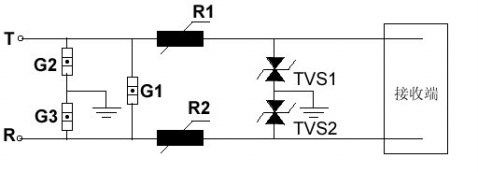

此图为RS485总线两级防护电路图,当雷击发生时感应过电压由两端引入,G2与G3进行共模防护,G1进行差模防护,此时过电压被大大削弱到约500V左右,在经过电阻R1、R2限浪,TVS1/2二次限压后,到收发器的电压被箝制在6.8V左右,从而实现对收器的保护。
解决方案:R1和R2采用正温度系数的自恢复保险PTC,如K250-120,正常情况下的电阻值为5欧,并不影响正常通信,当受到浪涌冲击时,大电流流过PTC和保护器件TVS,PTC的电阻值将骤然增大,使浪涌电流迅速减小。
