针对八线步进电机分享常用接线方法

2014-04-17 10:09 来源:电子信息网 作者:云际

如果你的八线步进电机买回来需要接线时没有说明书,怎么办?如果针对八线步进电机接线,解决方法又是什么?

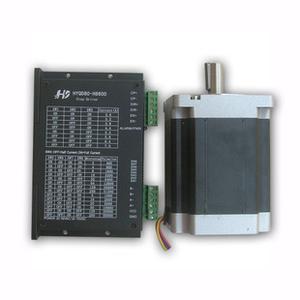

针对八线步进电机分享常用接线方法

可采用的建议方案如下:

首先,判断出4组线圈引线,可用万用表测量8个引线之间的电阻;

其次,由于只接1、6,2、8或1、6,7、4二个线圈电机也能正常转动,所以,在4个线圈中任选2个接在驱动器上;如果电机不转,说明这2组线圈是A相线圈;另外2个线圈则是B相的2个线圈;

第三,接2组线圈后让电机转动后,再从剩下的2个线圈中任选一个线圈,串联在A相线圈上;如果步进电机正常转动,说明该线圈是A相的另一个线圈;如果电机不转,将这个线圈的正负对调后再试一次,如果仍然存在电机不转的情况,则说明该线圈是B相的另一个线圈;

最后,可以用上述同样方法,确定最后一个线圈的极性。
