之前我们讨论过信号源输出信号幅度和示波器测量不一致的问题，也分享过减少示波器幅度测量误差的小经验。今天我们来说说关于信号发生器出错的问题。有人会问信号发生器也会出错么?是的。对于较为简单的标准函数信号，例如正弦波、方波、三角波等，输出波形的误差， 通常与仪器性能有关，包括垂直分辨率、总谐波失真、过冲的技术指标。以安捷伦的33521B 30MHz波形发生器为例，这些指标分别为：
垂直分辨率：采用16bit 的DAC， 最小输出幅度1mV。 其它产品基本是14bit
总谐波失真(TDH)：0.04%，只有竞争对手的1/5
幅度平坦度：+/- 0.1dB
脉冲和方波的过冲：< 2%

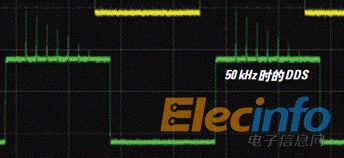

这些硬指标，一定程度决定了信号的质量。但对于更为复杂的任意波形，则要从更深的层面考虑这个问题， 那就是传统的DDS波形发生器技术。我们来看以下这个波形。 这是一个50kHz方波上叠加了7个小脉冲。 用安捷伦的33220A DDS波形发生器产生的。
但如果我们将方波频率提升到100kHz, 再看下图：
方波上的7个小脉冲全部消失了! 这是为什么呢? 这就是DDS波形发生技术存在的缺陷造成的。
