恒流源，顾名思义是能够向负载提供恒定电流的电源，也叫稳流源或电流源。数控恒流源的应用随着电子技术发展使用越来越广范，在电子测量仪器、激光、传感技术、超导、现代通信、科技技术领域都有应用，发展前景良好。不仅于此，目前急需迫切解决的工业需求是数字化工业生产采集的模拟信号量，将它作为控制信号的恒定电流，参与下一级生产、控制当中。
1 系统的结构与原理

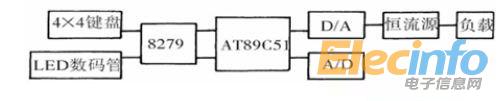

变压整流、单片机控制部分、D/A 与A/D 转换电路、供电部分、显示器或键盘接口电路、恒流源电路等，本数控恒流源便由以上的几个部分组成。该系统还能实现人机交流，主要是通过LED数码管和小键盘来实现的，LED 数码管显示电流值以及一些相对应功能，而小键盘则可以实现人为的来控制恒流源输出，即当未小键盘控制下的状态时，用户的输入状态会被显示，而当为A/D 采样控制时，主要控制部分器件包括：模数转换芯片、键盘显示接口芯片、单片机、驱动芯片、8 位数模砖和芯片等。核心的控制芯片采用AT89C51 通用单片机，主要因为其功能完备、性能较为稳定，具有较低的成本，是首选的小型控制系统核心控制芯片。利用A/D 采样处理交由D/A 输出，可以在键盘与电路之间进行通信，而8279 管理键盘与电路，使得处理器的负担减轻，单片机的口线和时间被显示电路与键盘过多占用的问题，也能够得到结局。系统总体框图(如图1)。
2 系统硬件的电路设计
2.1 供电和变压整流

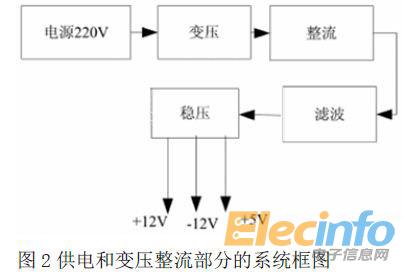

供电部分主要为D/A 转换芯片和数控部分提供使用电源，也同时作为稳压输出电路的主电源。输出50hz，200-240v 的交流电，通过变压器整流、变压、滤波，得到+12v、+5v、-12v，三种系统所需的电压(如图2 所示)。要考虑整流管的压降来选择滤波电容，电网波动为10%，选用7912/7805/7812，由于7812/7912 功率大、负载重，需要加装散热器。所以用4700UF/16V 为滤波电容。在稳压器的输出端都加上滤波器，以使输出电流纹波≤ 0.2ma。
