今天小编为大家介绍一种比较适合新手来进行DIY的DC-DC Buck电路设计，如果初学的各位喜欢动手的话不妨亲自动手制作一下。在最初制作这个电路的时候，并没有预计到输出能带1A的负载。而且，不论带载能力，还是效率都比MC34063要高。空载时的输入电流极低，只有不到0.5mA。似乎很少有 IC 能做到这么低。
并且这个线路的在设计中存在一个不足就是输出电压的负载调整率差一些，但是我们一起来看看有没有什么办法能够改进一下。

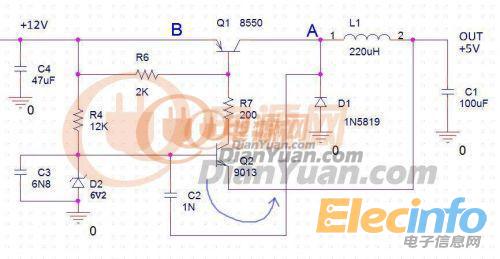

Input = 12V
Output = 5.2V / 1A
下面让我们来说一下其中的工作原理。
当 Q1导通的时候：
(1)L1上的电流增加，同时输出的电压也升高。此时Q2导通，为Q1提供足够的基极电流。
(2)随着输出电压的升高，Q2的 Vbe逐渐下降(Vb点的电压由于稳压管D2的存在不能超过6V2), Q2 的Ice(也就是Q1的Ib)也随之下降。
(3)当Q1的Ib减小到不足以使Q1完全导通的时候，Vce变大。A点的电压下降一点点。这一点点的电压下降使得电容C2放电，放电方向如图所示。
(4)C2的放电使得Q2的基极电压Vb下降，Ice随之减少。Q1的导通进一步变差，A点的电压也进一步下降。

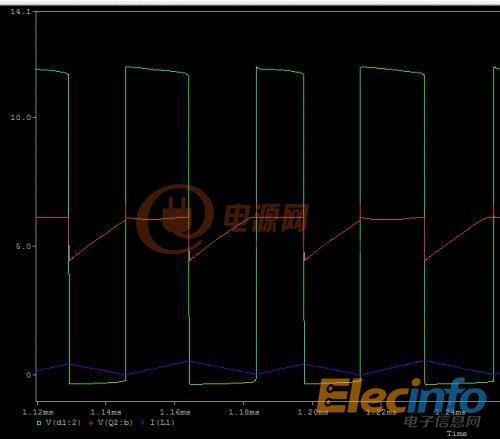

(5)如此的反馈导致Q1，Q2迅速关断，A点电压下降到0V附近。由于C2的放电，把Q2的基极电压Vb拉低1-2V。 图中绿色为A点电压，红色为Q2的Vb，蓝色为电感上的电流。
