最近有朋友对RCD钳位电路中二极管D的选择产生了疑问。虽然二极管对大家来说并不陌生，但是其在RCD钳位电路中的应用却少有人讨论。于是专门针对这个问题动手进行了一些实验和求证，得出了一些理论和实际经验，今天就拿出和大家分享一下。
计算误差大的其中一个原因是二极管的开关速度不够快(即便是快速恢复二极管)。各大 IC 公司的公式大都是基于这样一个假设 - 即二极管是理想的开关，正向导通时间是0，反向恢复时间也是0. 于是由初级漏感而引起的所有的能耗都消耗在了电阻Rsn上。由这个公式计算出来的电阻数值比起实际的参数通常要小很多。
大家可能会有这样的经验 - 选择越慢的二极管(反向恢复时间长)，则这个计算的误差就越大。 比如说在谈谈 RCD 的计算结果为何与实验参数出入很大 中的例子里，用的是反向恢复实际只有75nS的超快恢复二极管 UF4007。 假如用恢复速度慢些的二极管， 那么情况会大不一样了。现在有的线路中使用开关速度很慢1N4007。 在之前的帖子中，我没有提到用慢速二极管而造成的计算误差，是因为如果使用1N4007，那么就不用算了。因为误差会大到“计算本身完全失去了意义”。给大家一个直观的例子 - 在上个帖子的例子中计算出的电阻数值是33K， 如果二极管用1N4007的话，实际上270K的电阻就可以了 。
说起二极管的开关特性，大家都会想到“二极管的反向恢复时间”。这也是衡量一个二极管开关速度的主要参数。大家对此都很熟悉。不过，下面我想先谈谈二极管的正向恢复时间 。

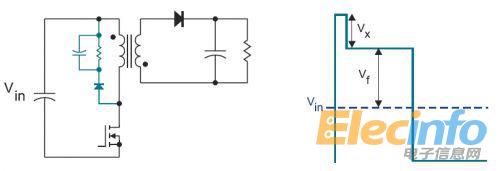

对于“二极管正向恢复时间”，好像关心的人很少。电源网的坛子里似乎也没有相关的帖子。相反，在“世纪电源”的论坛里，关于这个话题曾经有过“热闹的”辩论。让我们先来看一下反激电源MOS管Vds 的波形。一般的RCD计算的资料中的图形是这样的：

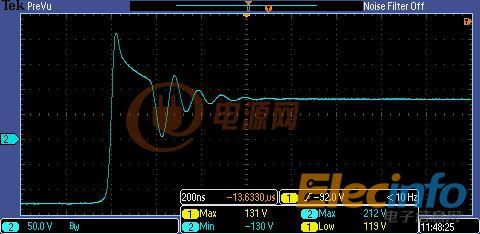

上面的波形是理想的样子，把二极管看成了一个理想的开关。很多讲RCD计算的AN里都是这样的。而实际上的波形会有些不同，比如说我之前的帖子中的例子。波形是下面的样子 ：
实际的波形非但远没有理想的波形漂亮，还有一个很高的尖峰。这个尖峰超过50-60V。单凭这一点计算公式就有了很大误差了。
