我们要设计由UC3842组成的DC-DC转换器，总的框架采用参考现成电路。现实问题是输入电压和工作频率不同，将参数重新定位设计电路。UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

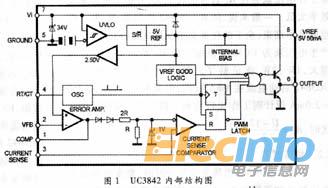

UC3842为8脚双列直插式封装，其内部原理框图如图1所示。主要由5.0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。端1为COMP端;端2为反馈端;端3为电流测定端;端4接Rt、Ct确定锯齿波频率；端5接地;端6为推挽输出端，有拉、灌电流的能力;端7为集成块工作电源电压端，可以工作在8～40V;端8为内部供外用的基准电压5V，带载能力50mA。
启动过程

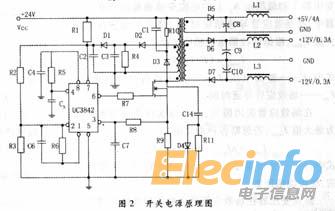

首先由电源通过启动电阻R1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。根据同名端标识情况，此时变压器各路副边没有能量输出。当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。同时反馈线圈向UC3842供电。UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V，如图3所示。在开启之前，UC3842消耗的电流在1mA以内。电源电压接通之后，当7端电压升至16V时UC3842开始工作，启动正常工作后，它的消耗电流约为15mA。因为UC3842的启动电流在1mA以内，设计时参照这些参数选取R1，所以在R1上的功耗很小。
