半桥电路能够驱动各个部件上的晶体管。其主要作用是能够阻止在被驱动的晶体管上的栅极上电荷的非故意损失，并将栅极电压箝位放于一个比较安全的电平水平，这样半桥电路就能够被有效的驱动，而不需要辅助电源的控制。
首先，让我们来看看半桥电路的基本拓扑是什么样的。

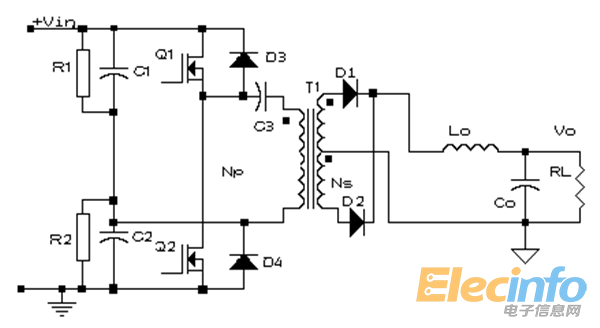

电容器C1和C2与开关管Q1、Q2组成桥，桥的对角线接变压器T1的原边绕组，故称半桥变换器。如果此时C1=C2，那么当某一开关管导通时，绕组上的电压只有电源电压的一半。
半桥电路概念的引入及其工作原理
电路的工作过程大致如下：
A、 Q1开通，Q2关断，此时变压器两端所加的电压为母线电压的一半，同时能量由原边向副边传递。
B、 Q1关断，Q2关断，此时变压器副边两个绕组由于整流二极管两个管子同时续流而处于短路状态，原边绕组也相当于短路状态。
C、 Q1关断，Q2开通。此时变压器两端所加的电压也基本上是母线电压的一半，同时能量由原边向副边传递。副边两个二极管完成换流。
