现在的逆变器，可能技术核心多数集中在前后级的驱动卡上，因为控制线路，保护电路等都做在卡上。最近，在一位单片机朋友的帮助下，笔者做出了一块多功能的前级驱动卡，和那块可以“短路一年”的后级驱动卡，形成一个“黄金搭档”。
这块前级卡的主要特点是：
1.主控芯片，还是用SG3525或KA3525,保护电路部分，没有用393之类的电压比较器，而用了一块14脚单片机，这样，很多功能都可以集中于此，电路简化了不少。
2.带有一点智能化功能，以电压检测为例：
开机后，单片机先检测BT电压，连续测1秒钟，如果BT在11.5以下（以BT12V为例），就认为电瓶亏电，用蜂鸣器提醒，同时锁住3525的8脚。如果电压在14.8以上，则认为是过压，同样蜂鸣器响，锁住3525的8脚。
如是BT电压在11.5-14.8之间，就释放3525的8脚，软启动开机。
在运行过程中，如果连续2秒钟BT电压在11V左右，则认为电瓶电已接近放完，蜂鸣器长声提醒，如果连续2秒钟BT到10.5V以下，则认为电瓶已放完，就关闭3525，蜂鸣器短声提醒。
如果电瓶接有充电回路，关机后，电压就会慢慢上升，当升到12V时，逆变器又会自行软启动，但有个条件，它一定是离上次的欠压关机1分钟后才能开机，这样设计的目的是：为了防止电瓶电压很快回升，开机后又很快下跌，造成逆变器很快开机关机开机关机，最后造成机器损坏。
3.有温控功能，SKP5582的13脚接一个热敏电阻到地，温度升高，13P的电压会降低，如果13P电压在1.5V以下时，开风扇，这时温度下降，电压也会回升，到1.7V时风扇停。如果电压降到1V以下，则风扇继续工作，LED亮，PWM关闭。
4.有管压降检测保护功能，前级的MOS管在工作时，也会有风险，如：后级H桥击穿，高压电容击穿，高压二极管击穿，变压器短路等。如果保护不及时，前级的MOS管就会炸管，起火。而用检测MOS管管压降的方式做出来的保护电路，是目前比较有效的保护方式。

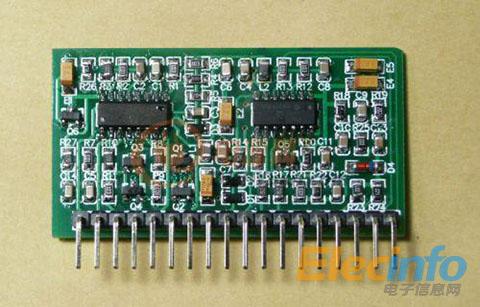

下图即为SKP5582前级驱动卡：
（编者按：本文为电源网论坛网友萧山老寿原创分享，本文观点仅代表个人。）
