e络盟社区致力于服务设计工程师已有8年时间。在这段时间内，技术不断发展，32位架构上市，使得工程师能够前所未有地推进其设计，我们也得以亲眼见证了微控制器市场的发展变化。
在全世界每天使用的数十亿件嵌入式设备中，许多仍然采用传统的8位和16位微控制器。很多嵌入工程师是跟着这些较老的架构一起成长起来的，这些架构成本低、功耗低而且十分简单，即使32位设备发展迅猛也没有妨碍它们的受欢迎程度。但是，32位设备声望渐隆，我们有必要对这个新架构的差异、优势和机遇进行详细说明。
现在，每个新项目都需要先回答下列问题：继续采用8位架构会错过什么?32位架构能够提供什么?32位设备目前占据着嵌入式MCU销售的领先地位，我们是否应该立即采取行动以避免落后?
幸运的是，我们的行业创新永无止境。有了Freescale®(飞思卡尔)、Atmel®、NXP®及其它设备所采用的ARM® Cortex®- M0+等内核，32位处理器就能够媲美传统8/16位MCU的实力，同时还能够提供众多的优势，让升级变得极具吸引力。Cortex-M0+内核为转换而生，它的32位功能可将项目提升到一个全新的高度。
为什么要向32位转换?
如果你问学工程的新生为什么要从8位向32位转换，那么你可能会得到这么一个明确的答案：32位是8位的4倍，位越高当然越好!实际上事情并非那么简单，不过32位MCU十分重要自有其很多令人信服的理由，即使对于 “传统的”8位和16位项目来说也是如此。
· 提高性能：向32位内核转换之后，相对于目前使用的8位和16位架构来说，每MHz性能可以提高2-40倍。你可以获得更快的32位数学运算处理速度，以及单周期32位乘法运算。而且，你还可以获得单周期IO，用于位拆裂和软件协议仿真。
所有这些功能开启了全新的可能性，涉及软件堆栈(USB、蓝牙等)、RTOS、高级UI等等，而且还剩余充足的处理能力用于应用软件的自定义功能。

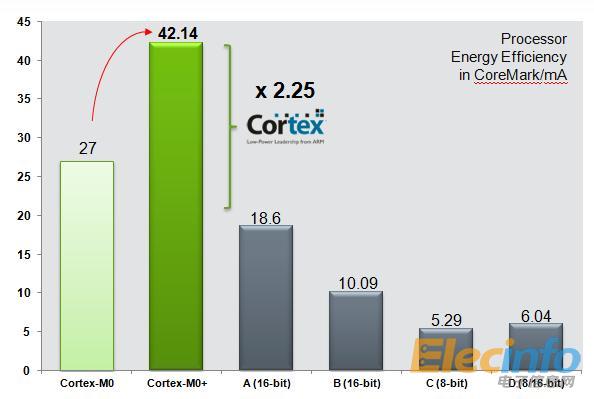

· 提高能源效率：Cortex-M0+内核效率极高，其Coremark/mA较8位或16位竞争性产品高达2倍。嵌入式系统结合这种强大的Cortex-M0+内核，可以更快地完成任务并返回睡眠模式，从而节省能源。
即使睡眠模式也能够很好地节省功耗：在飞思卡尔Kinetis® L 系列产品上进入9种模式中的最深度睡眠模式时，其功耗低至<1uA。而且，由于Kinetis系列产品上的外围模块采用智能设计，因此你可以在不唤醒内核的情况下做更多的事情，从而进一步节省功耗。
· 提高代码密度：似乎违反直觉的是，使用32位处理器将导致代码长度减小。不过，Cortex-M0+内核使用Thumb-2指令，其中许多指令仅占用16位闪存。而且请记住，8位处理器上的许多指令实际长于8位。此外，视具体应用而定，8位指令的多个字节可以用32位MCU的一个指令取代，就像下面的16位乘法运算一样。
结果显示，向使用Thumb-2指令的32位架构转换，可以极大地提高代码密度。
