安规这一问题自始至终贯穿了所有的电子设计,只要涉及电子电路的设计,几乎都需要考虑安规的问题,甚至在开关电源的PCB板的设计生产当中,安规都起着举足轻重的作用。但PCB板布线的安全规范具体细则记忆起来比较繁琐,所以我们将其浓缩简化为一首方便记忆的顺口溜,来方便大家记忆。
“开关电源安规中
一些条例要牢记
初次距离要保持
最低不小6mm
开槽也需4.5mm
保脚之间3mm
火零地要保持
最小不小3.5mm
高压电容脚之间
保持距离要牢记
铜箔之间0.5mm
焊点之间1mm
孔边之间1mm
铜点之间0.8mm
铜边之间0.3mm
布线角度45
平行布线要均匀”

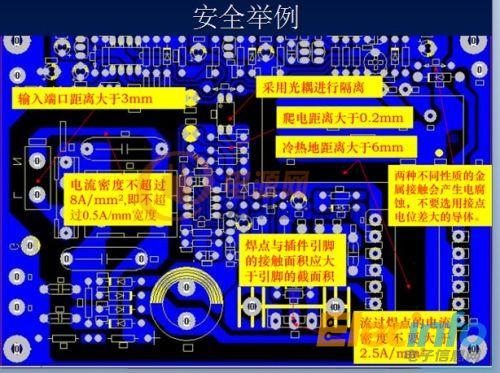

顺便附上一张PCB印刷电路板的安全举例,帮助大家理解。
不同领域的安全规范也不尽相同,我们这里仅仅对开关电源的PCB印刷电路板布线安规进行了总结。此顺口溜仅仅作为基础性的参考,大家还是要根据实际情况来对PCB印刷电路板的布线进行安规调整,保证产品的可用性和安全性。
