在电路设计当中,TL431算得上是使用次数比较频繁,应用领域比较广泛的一种IC了。并且由于TL431经常被用在反馈电路当中,所以其工作特性也十分引人注目。本篇文章将采用仿真的方式来对TL431阴极电流和参考端电压的关系进行探讨。
1、用saber仿真如下:
运行的是直流传输仿真,意思是输入电压V变化的时候,电路的工作情况。两个波形的横坐标是输入电压。

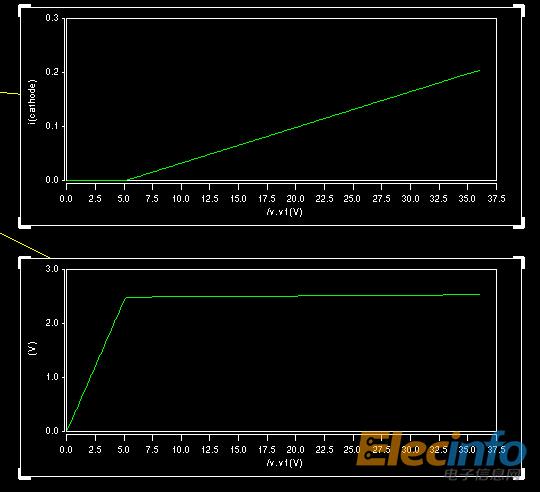

图2当中波形分别为TL431的阴极电流,以及TL431的参考端电压。可见,当TL431的参考端电压,低于2.5V时,TL431的阴极没有电流,即是不工作的。
图1
图2

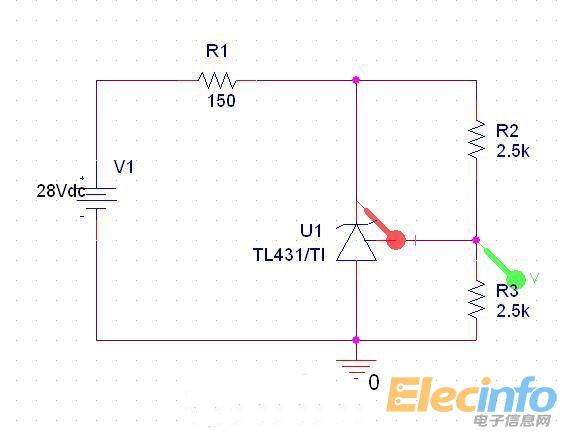

2、为更进一步验证仿真的正确性,用pspice仿真如下,电路图与saber中一样。
图3

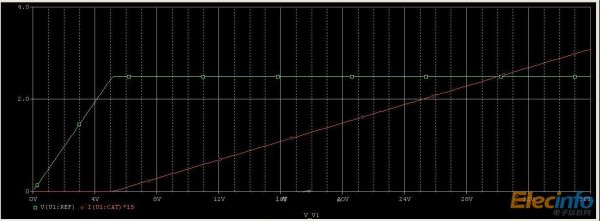

同样运行直流扫描(DC sweep),得到如下结果(图4):横坐标是直流输入电压V1,纵坐标绿色为TL431参考端电压,红坐标为TL431阴极电流。可见,与saber仿真结果是一样的。
两个仿真结果是一样的,结果就很大程度是真实可信的。
图4
