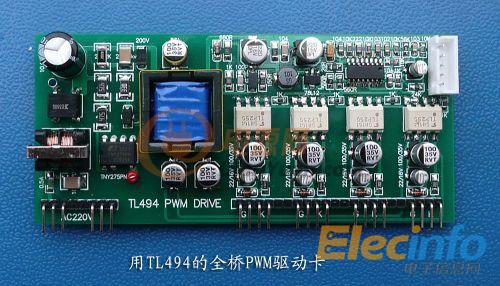

这是一个用TL494做PWM控制的多用途驱动卡，电路是常规的，没有什么技术含量。
电路由两部分组成，图中上面是494/PWM控制部分，为了简单起见，我用494直接来推动TLP250光藕，这样，输出的波形就有保障。现在的频率约28K，输出波形为+15V和-6V，既可以驱动MOS管，也可以驱动IGBT管。下面部分是辅助电源，AC220V输出经整流滤波送到TNY275控制芯片，这是一个单片反激式小功率开关电源，一共输出4路互相隔离的电源：一路为15V，经78L12稳压供给TL494，另三路为21V，分别送TLP250的输出端，为光藕内部的输出电路供电。
这个驱动板，主要是用来驱动大功率全桥硬开关模式的开关电源，当然，也可以用于驱动半桥电路，甚至可以驱动双管正激式开关电源。
电路的Uf是电压反馈，也就是稳压用的，这由494的其中一个误差放大器来承担；而494的另一个误差放大器则用来控制输出电流，见图中的If，我这里是用负压控制的，当If端的电压从0减小到-0.2V时，PWM开始控制占空比，以控制输出电流。要使电路在多少安培电流时起控，可以调整电流取样电阻的阻值来实现。

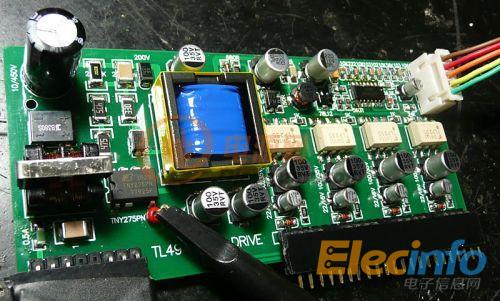

做这么个板子，除了电路外，还必须要考虑的是PCB上的安全隔离问题。
因为本人对开关电源一无所知，所做的东西全部为实验性质，务请读者不要效仿，以免造成不必要的损失。
