Intersil推出二合一解决方案---ISL98611

2014-08-19 17:02 来源:电子信息网 作者:铃铛

2014年8月19日 — 创新电源管理与精密模拟解决方案领先供应商Intersil公司今天宣布,推出用于智能手机的显示电源和LED驱动器二合一解决方案---ISL98611。ISL98611是首款单芯片集成显示电源与背光LED驱动器功能的电源管理IC产品,并显著提高了这两部分电源的效率,从而延长电池续航时间达一小时以上。

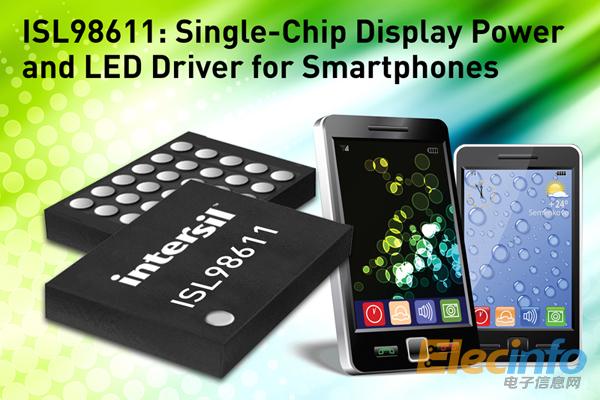

ISL98611

除了延长电池续航时间,ISL98611还可改善显示屏亮度均匀性和色彩一致性。高度集成的ISL98611不仅包括升压稳压器、LDO和反相电荷泵产生+5V和-5V两路输出,另外还包括一个带有3通道灌电流均流控制的升压稳压器,用于LED背光驱动器。这种单芯片解决方案对设计工程师有四个主要好处:

· 更长的电池续航时间:当使用智能手机浏览网页和收发电子邮件时,大部分电池用电是被其背光LED和显示电源消耗的。ISL98611背光LED驱动器比多芯片解决方案的效率高7%(可达93%),+/-5V显示电源采用2.5x2mm2尺寸的电感在15mA负载电流条件下产生大于88%的效率,而最接近的竞争对手的产品也只能达到85%的效率。

· 改善显示屏亮度均匀性:ISL98611可在极低LED电流条件下提供出色的电流匹配能力:在低至1mA条件下可实现+/- 2.2%的匹配精度,在50μA条件下可实现+/- 2.8%的匹配精度。

· 改善显示屏色彩一致性:ISL98611包括混合调光功能,小电流采用PWM调光方式用以消除低LED电流条件下的白色LED色偏问题(DC调光时会出现该问题)。

· 最小占用PCB面积:ISL98611的整体显示电源+背光解决方案占用的PCB面积比竞争产品少24%,同时只需要8个外围元器件。这为安放手机电池提供了更大空间。

“对于每一代新产品,智能手机设计工程师都面临着添加更多功能、减小尺寸和延长电池续航时间的挑战”,Intersil移动电源产品高级副总裁Andrew Cowell表示,“ISL98611提供给我们的客户在其下一代智能手机设计中需要的集成度、更长电池续航时间和显示图像质量的提高。”

特性和规格:

· 以可达93%的效率为两串或三串背光LED供电

· 使用2.5x2mm2尺寸的电感器在15mA负载电流条件下产生效率为88%的+/-5V显示电源

· 模拟、PWM和混合调光

· 在低至1mA条件下实现+/-2.2%电流匹配精度,50μA条件下为+/-2.8%

· 2.5V - 5V 输入电压范围

· VP和VN输出调节范围:+/4.5V至+/-6V,步幅50mV

· I2C接口,可调节输出电压设置

· 1uA关断供电电流

供货

ISL98611显示电源和LED驱动器(尺寸2.33x2.61mm2,采用30引脚WLCSP封装)现已供货,产品单价1.50美元,1,000件起订。ISL98611EVAL1Z评估板单价100美元。

Intersil ISL98611
