智能插头和电器电度表等辅助计量应用使消费者了解和控制电能使用状况，其他的辅助计量可帮助IT部门优化服务器群的功耗。在实际应用中，像传感器、模拟前端组件和微控制器的选择之类的考虑因素对于决定总体系统成本与复杂性有着举足轻重的影响。本文介绍一款有效的实施方案，其应易于设计、成本低，满足应用的主要需求——可靠地测量和报告电能消耗。
接下来我们一起讨论下MSP430AFE2xx IC1在能耗测量应用中的特性与优势。虽然MSP430AFE2xx适合公用电力表的能耗测量，不过这次主要讨论的的是在辅助计量中的应用，例如：智能插头、电器电度表、服务器功率表。
辅助计量表的功能

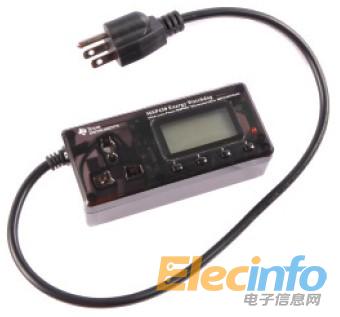

辅助计量表的形式可以是智能插头(见图 1)，也可以集成在电器设备(见图 2)或服务器中。不管是哪一种形式，辅助计量表通常执行的是下列功能：
测量某种电器设备的实时能耗。
将能耗数据传送给用户。这可以利用辅助计量表自身上的一个简单的 LCD 读出器完成。或者，辅助计量表也能够以无线或有线通信的方法将数据传送到一个远程终端，前者采用 Wi-Fi™ 或 ZigBee® 技术，而后者则使用串行端口或电力线通信 (PLC) 技术。
辅助计量表可以选择具备对输送至电器设备的功率实施调节的能力。例如：在尖峰负荷时间关断电器设备或从某个远程位置进行控制。
用于能耗测量的组件

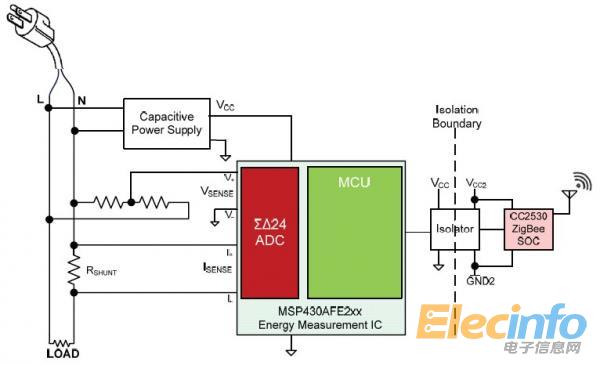

能耗测量系统需要使用电压和电流传感器、一个用于连接这些传感器的 AFE 和一个负责完成能耗测量计算的 MCU。能耗测量结果可显示在 LCD 屏之上，或通过串行总线发送至其他设备以进行无线通信，如下一页上的图 2 所示。
图 2：能耗测量系统方框图
