开关电源为LED驱动提供了高效率解决方案，将输入电压升/降至适当的电平，从而提供需要的LED电流。系统输入电压范围及需要的LED正向压降共同决定了对开关电源拓扑结构的选择。
降压-升压转换器
当供电电压高于或低于需要的输出电压时，使用降压-升压转换器结构。对于电池应用来说，降压-升压转换器非常有用。降压-升压结构还称为反激式(fly-back)变压器或逆变稳压器。

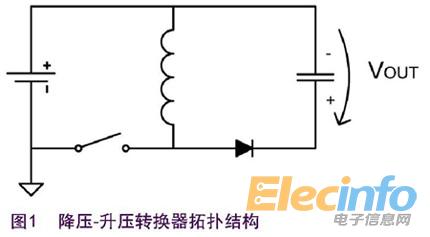

降压-升压转换器可按图1的方式实现。这种实现方案的优点是可使用简单的低端MOSFET驱动器电路，它的拓扑结构将产生相对于输入电压轨的正电压，这一降压-升压实现方案的缺点是负载并未以电路地为基准。
采用PIC16HV785的电路实现方案
图2显示了LED驱动电路的简单设计方案，其中采用了一片混合信号高电压8位单片机，如PIC16HV785。 该电路的输出相对于电池电压，而非地电位。逆变器的输出连接到LED的阳极，产生的电压值高于输入电压。
PIC16HV785混合信号单片机集成了一个8位单片机内核和多个片上模拟外设，包括：
两个片上运放，可用于放大电流检测电阻两端的电压。这样可以采用极小阻值的检测电阻，从而可以降低电路损耗并提高电路的总效率。
内部结构：
一个高速双相位PWM电路，对于开关电源的电流模式控制非常适合。
一个高电压分流稳压器，在输入电压更高时也不需要外部5V稳压器。
一个数字捕捉、比较和PWM(CCP)模块。
两个模拟比较器。
一个10位A/D转换器。
内部时钟电路，工作频率8MHz。
一个内部精确电压参考源，不需要昂贵的外部器件。
一个可编程欠压复位(BOR)电路。
