电源设计中，拓扑结构的选择非常关键。本文就将介绍几种也许是你不知道的几种带不平衡负载的逆变器拓扑结构。
Δ/Y变压器的逆变器

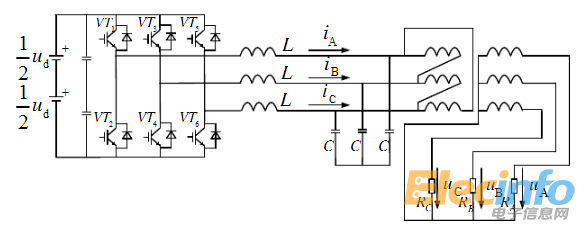

Δ/Y变压器三项逆变器拓扑结构
在三桥臂逆变器和负载之间加一个Δ/Y变压器，Δ/Y形连接次级能给不平衡负载所产生的中性电流提供电流通路，而初级则给引起的由负载不平衡或3的倍数次谐波零序电流提供环流通路。而Δ/Y变压器工作在基波频率，因而体积、重量较大，成本较高。

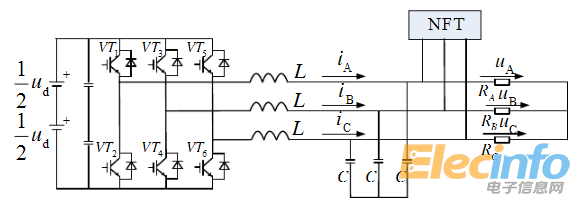

中点形成变压器(NFT)式三相逆变器
为了给不对称负载供电，可以在三相输出端加入一个中点形成变压器，(Neutral Formed Transformer，NFT)，如图所示。NFT是将三相三线制电源转换为三相四线制电源的变压器，有两种结构形式：双绕组和单绕组结构。在需要输出隔离时用双绕组变压器，不需要输出隔离时用单绕组变压器(即自耦变压器)可以显著减轻重量。
当三相负载不对称时，不对称负载产生的零序电流将流入变压器绕组，造成零序电压，三相零序电压同相，从而使三相输出电压对称。减小零序阻抗、限制不对称负载是减小三相电压不对称度的措施。也就是说，使用NFT后可以带不对称负载，但是输出电压仍不是完全对称，NFT用在三相负载的不对称度较小的场合较好：另外，NFT是一个低频变压器，工作频率为输出交流电的频率，体积和重量很大，而且体积和重量随着负载不对称的程度变化而变化，不对称度越大，NFT的体积重量也就越大。
