在反激式电源设计中，RCD以其结构简单、成本低廉的优点通常被用于箝位电路，本文就将详细介绍反激式变换器中RCD箝位电路的设计及应用。
反激式变换器具有低成本，体积小，易于实现多路输出等优点，因此被广泛应用于中小功率(≤100w)的电源中。 但是，由于变压器漏感的存在及其它分布参数的影响，反激式变换器在开关管关断瞬间会产生很大的尖峰电压，这个尖峰电压严重危胁着开关管的正常工作，必须采取措施对其进行抑制，目前，有很多种方法可以实现这个目的，其中的RCD箝位法以其结构简单，成本低廉的特点而得以广泛应用，但是，由于RCD箝位电路的箝位电压会随着负载的变化而变化，如果参数设计不合理，该电路或者会降低系统的效率，或者会达不到箝位要求而使开关管损坏，本文介绍了反激式变换器中的RCD箝位电路的基本原理，给出了一套较为实用的设计方法。
反激式变换器中RCD箝位电路的工作原理

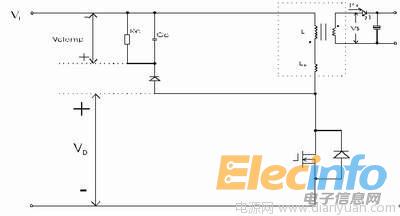

图中：Vclamp:箝位电容两端间的电压
Vin:输入电压
VD:开关管漏极电压
Lp:初级绕组的电感量
Llk:初级绕组的漏感量
该图中RCD箝位电路的工作原理是：当开关管导通时，能量存储在Lp和Llk中，当开关管关闭时，Lp中的能量将转移到副边输出,但漏感Llk中的能量将不会传递到副边。如果没有RCD箝位电路，Llk 中的能量将会在开关管关断瞬间转移到开关管的漏源极间电容和电路中的其它杂散电容中，此时开关管的漏极将会承受较高的开关应力。若加上RCD 箝位电路，Llk中的大部分能量将在开关管关断瞬间转移到箝位电路的箝位电容上，然后这部分能量被箝位电阻Rc消耗。这样就大大咸少了开关管的电压应力。
