在现今如此注重环保、高效、节能的时代，LED无疑受到了市场的推崇和消费者们的追捧。LED在工程师眼里更是倍受青睐，生活无处不“电源”是常挂在工程师嘴上的话，又有网友戏称：嫁给工程师，家用电器不用愁。那么本文就将分享一种利用PWM调光技术设计的多功能LED台灯。
目前，市场上采用白炽灯、卤素灯、荧光灯为光源的台灯普遍存在着低效率、高能耗、不易调光等缺点;至于寿命结束的含汞灯，一旦处理不当，将对环境造成严重危害，而且部分台灯产品功能单一，缺少亮度调节、时钟日历、温度显示等功能，无法适应现代家庭生活的实际需求。为解决当前问题，本文就以AT89S51单片机为核心，采用PT4115 大功率LED 恒流驱动方案的多功能白光LED台灯系统，可实现对LED 台灯的PWM 调光控制；同时兼有时钟日历、声光闹钟、温度检测、液晶显示等多项功能。
系统硬件电路设计
该多功能LED台灯系统采用20只5mm高亮白光LED灯珠为光源，以AT89S51 单片机为主控芯片，由LED恒流驱动系统、时钟系统、测温系统、液晶显示系统、蜂鸣系统、按键系统组成。系统结构框图如图1所示。
该系统可具体实现LED 台灯的10 级PWM 调光控制;液晶屏实时显示时钟、日历与环境温度信息;闹钟功能采用声光报警方式，即一旦到达闹钟时间，LED 台灯自动点亮，并发出蜂鸣声报警，以唤醒用户；用户可通过按键系统实现对时钟日历与闹钟参数的设置、LED 亮度的调节以及闹钟报警的解除。

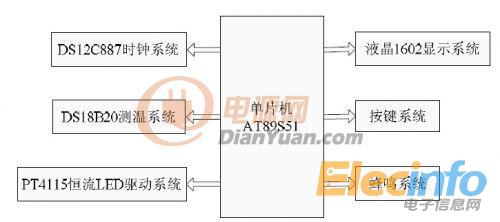

图1 系统结构框图
1、单片机主控系统
本设计主控系统采用高性能AT89S51芯片实现，其P0口外接10K 的上拉电阻，P0.0~P0.7同时作为DS12C887 的数据接口与液晶1602 的数据接口。P2.0~P2.3分别连接DS12C887 芯片的片选端CS、地址选通输入端AS、数据选择端DS 与读/写输入端R/W，P3.2 连接其闹钟中断请求输出端IRQ.P2.5~P2.7 分别连接液晶1602 的使能端EN、数据/命令选择端RS、读/写选择端RW.P2.4 作为蜂鸣器控制端。P3.0 作为DS18B20 的信号输入端。P3.1、P3.4、P3.5、P3.6 与P3.7 作为S2~S6 按键系统。P1.1 作为PWM信号的输出端并连接PT4115 芯片DIM 端，用于PWM 调光控制。系统晶振电路由12MHZ 晶振与两个30PF 电容组成;复位电路则由S1 按键、10K 电阻与10uF 电解电容构成。主控系统电路如图2 所示。

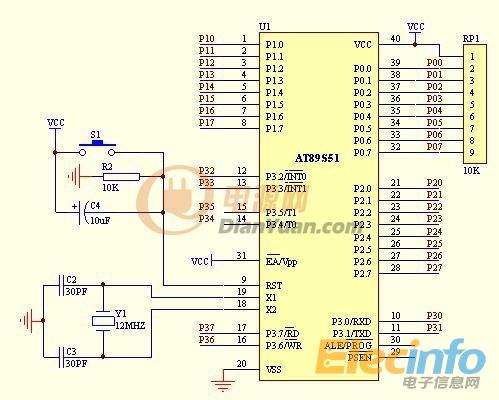

图2 单片机主控系统电路图
