对于工程师来说，驱动LED的方法各不相同，不管是用Boost、Buck、Buck-Boost还是线性调节器，其共同的思路都是采用驱动电路来控制光的输出。此时工程师就会用两个选择：模拟调光和数字调光，模拟调光其实就是线性调节LED电流，而所谓的数字调光则是使用开关电路以相对于人眼识别力来说足够高的频率工作来改变其光输出的平均值。本文将要介绍的以PWM(脉冲宽度调制)来设置的周期和占空度(图1)，或许是最简单的实现数字调光的方法，并且Buck调节器拓扑往往能够提供一个较好的性能。

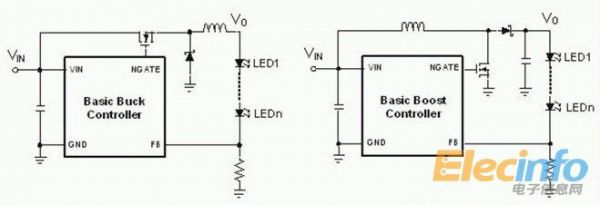

图1
推荐的PWM调光
模拟调光通常可以很简单的来实现。我们可以通过一个控制电压来成比例地改变LED驱动的输出。模拟调光不会引入潜在的电磁兼容/电磁干扰(EMC /EMI)频率。然而，在大多数设计中要使用PWM调光，这是由于LED的一个基本性质：发射光的特性要随着平均驱动电流而偏移。对于单色LED来说，其主波长会改变。对白光LED来说，其相关颜色温度(CCT)会改变。对于人眼来说，很难察觉到红、绿或蓝LED中几纳米波长的变化，特别是在光强也在变化的时候。但是白光的颜色温度变化是很容易检测的。
大多数LED包含一个发射蓝光谱光子的区域，它透过一个磷面提供一个宽幅可见光。低电流的时候，磷光占主导，光趋近于黄色。高电流的时候，LED蓝光占主导，光呈现蓝色，从而达到了一个高CCT。当使用一个以上的白光LED的时候，相邻LED的CCT的不同会很明显也是不希望发生的。同样延伸到光源应用里，混合多个单色LED也会存在同样的问题。当我们使用一个以上的光源的时候，LED中任何的差异都会被察觉到。
LED生产商在他们的产品电气特性表中特别制定了一个驱动电流，这样就能保证只以这些特定驱动电流来产生的光波长或CCT。用PWM调光保证了LED发出设计者需要的颜色，而光的强度另当别论。这种精细控制在RGB应用中特别重要，以混合不同颜色的光来产生白光。
从驱动IC的前景来看，模拟调光面临着一个严峻的挑战，这就是输出电流精度。几乎每个LED驱动都要用到某种串联电阻来辨别电流。电流辨别电压(VSNS)通过折衷低能耗损失和高信噪比来选定。驱动中的容差、偏移和延迟导致了一个相对固定的误差。要在一个闭环系统中降低输出电流就必须降低 VSNS。这样就会反过来降低输出电流的精度，最终，输出电流无法指定、控制或保证。通常来说，相对于模拟调光，PWM调光可以提高精度，线性控制光输出到更低级。
