大联大推出NCV7707分散式车门电子系统

2014-09-04 15:05 来源:电子信息网 作者:铃铛

致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下品佳推出安森美半导体(On Semi)公司专门针对分散式门控模块开发的功率驱动芯片NCV7707。NCV7707专用于控制前车门负载,包括后视镜位置、加热和折叠,除此之外,还有两组半桥用于控制锁电机以及4组高边输出驱动灯泡。

汽车车门电子系统已经被广泛的应用于现在的汽车中,大部分的汽车都已经采用电动车窗及中控门锁,部分中高端车型还拥有防夹保护和儿童安全锁,后视镜调节,折叠及除霜。一些灯光控制的应用也被加入车门电子系统,如转向灯,LED内饰灯等。

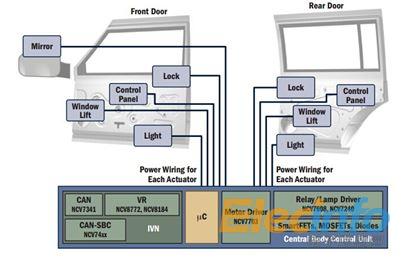

常用车门电子系统如下图所示,集中式设计---中央BCM模块直接控制各车门门锁、车窗电机、控制面板、后视镜、灯光等部件,从而需要应用大量线束,增加了成本同时也给维修带来极大的不便。

1-1

图示1- Centralized Door Electronics System

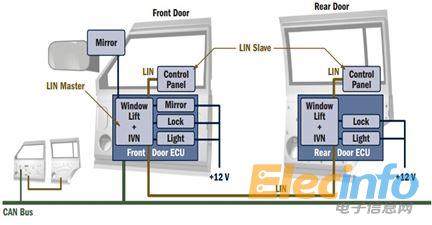

而分散式车门电子系统,如下图所示,各车门独立模块,通过CAN/LIN总线通信,各子模块采用车门模块驱动芯片NCV7707,系统基础芯片NCV7462,极大简化了设计。

2-1

图示2-De-Centralized Door Electronics System

1 2 >
