晒方案:通信天线中使用变压器的难点详解

2014-09-18 09:24 来源:电子信息网 作者:娣雾儿

随着LTE方式的增加,移动通信中宽频带的使用越来越广泛,由于二次电池大型化等因素,可使用空间急剧减小。因此,天线小型化成了当前的发展方向。但如果天线变小后,就意味着天线的阻抗和RF电路的输入和输出阻抗相对变低,于是,将RF电路跟天线阻抗通过全通信带宽整合起来就异常的困难。

目前在实施阻抗整合时,一般使用电感器(L)、电容器(C)等LC元器件。但是,LC元器件电抗中具有频率特性,整合阻抗后的天线Q值会劣化,频带宽会减小。阻抗转换时对于频率特性难以呈现的材料来说,就以主要在低频领域中使用的变压器来举例吧。变压器是通过结合磁场的2个线圈(变压器、线圈)的电感(L值)的比率达到变换阻抗,所以不能保障理想状态下的频率特性。因此我们考虑到将其使用到阻抗的整合当中。

移动通信的天线中使用变压器会遇到3点问题:

1、微波频段中由于“磁性材料的渗透性≒1”,因此很难达到高结合系数;

2、天线的输入阻抗很小会导致变压器损耗影响大;

3、天线输入阻抗值会因为频带不同而产生变化。

正因为存在这些问题,至今为止移动通信天线的阻抗整合中一直不使用变压器。而我们通过独有的方法解决了这一问题。

把高频变压器跟具有10Ω阻抗的天线连接,由于变压器本身的材料特性产生的插入损耗(插入损耗)比起跟50Ω连接的高频器件相对较大。因此,一般低频中使用的具有大L值和阻抗成分的变压器在高频下难以使用。

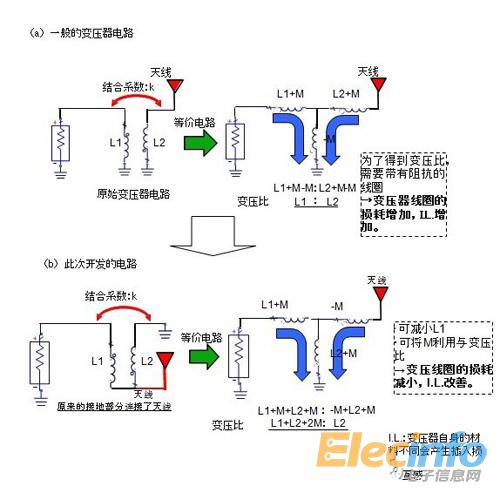

为了削减这种阻抗成分并维持变压比,我们采用了图1所示的高频变压器的构造。该构造跟普通的变压器构造相反,它将接地连接端口跟天线连接端口完全逆反。因此,才能达到如图1所示的变压比。使用该构造的话,因结合产生的互感M值会反应到变压器,变压器中使用的线圈L值会减小,由于高频变压器的阻抗成分 I.L.可以被抑制得很小。

变压器1-1

移动通信天线中使用的通信带宽以1GHz为界限分为低领域“lowband”和高领域“highband”两种。开放型天线中一般来说lowband中为天线的基本波而highband中为天线的高频波。天线内部没有安装短针等组抗整合功能时,lowband的阻抗为10Ω左右,highband的阻抗为19Ω左右。
