谁想挑战制作一个光立方?说起来简单,做起来难,接下来小编总结了牛人的经验,包括制作4X4X4光立方的电路原理图、程序以及仿真流程与大家分享。

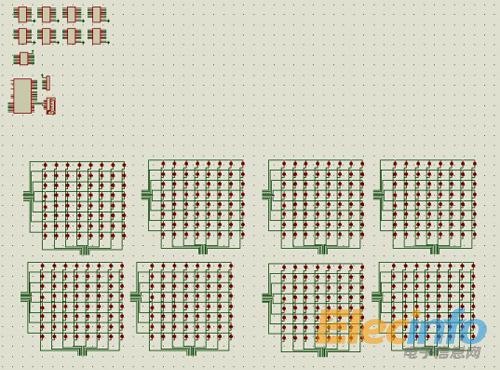

仿真图
经过验证并不完善,将此仿真在此修改,改进后的仿真图删除了ULN2803,解决了之前在上位机上点亮一个LED点阵上却点亮了一整排的问题,同时使其他的动画能看出效果。反复测试后,晶振频率定在3*11.0592MHz,修改了定时器初值,加快刷新,波特率依旧是57600。

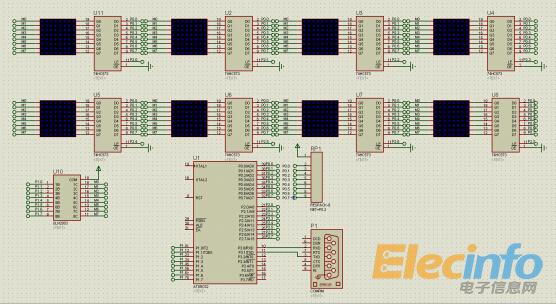

修改后的仿真图
