在开关电源的运行当中，电流与电压之间会产生相位差，这是一种因为进行交换功率而产生损失的现象。此时我们就需要PFC功率因数校正来减少损失。网络上PFC的相关介绍资料非常多，却很少有采用实例进行讲解的文章出现。本文内容来自论坛达人的亲身实践，为大家介绍了以UCC28070为基础的PFC电路设计。
首先我们先来看一下整体电路的参数。
输入电压：85V-265V，输出390V;
PF：0.9-0.99;
效率：≥96%;
输出功率最大3400W;
磁环电感采用2个40MM铁硅铝绕制，电感量为300μH;
实物图如下：
图1
输出电容用了3个330UF的电容，相对来说有点偏小，因为这版设计是配套1500W逆变器后级用在在线式UPS上面，加上逆变桥的电容就能达到要求了。
毫无悬疑的，最后发热严重的点还是在整流桥堆上。目前采用的是2个25A600V的桥堆并联，设计时没想50A的桥堆用到2500W的时候热量还是挺大的，总体来说整机功率管的热量要小于桥堆。这是整机的一点不足之处。需要单独加以小风扇给桥堆散热。

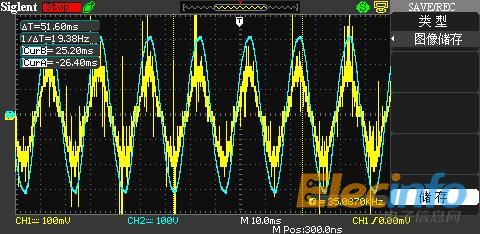

图2 输入电压和输入电流波形

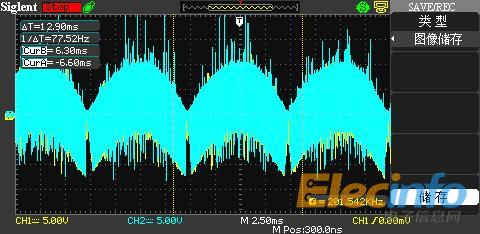

从图2的两张图中可以看出电流波形已经基本正弦化，同步于输入电压。图3为PFC2个电感的电流波形：
图3
图3显示的并不是电感电流的细节展开波形，在现实当中这两个电感是交错180度的。
图4 高压直流输出的电流波形
从图4中可以看出电流为跟随市电电压100HZ的电流波形。在整个设计开始之前，我们先要确定一些重要的设计要素。
(编者按：本文为电源网论坛网友345295362原创分享，本文观点仅代表个人。)
