电阻是所有电路中不可缺少的部分，常用的也有很多不同阻值的电阻，一些电路中同一位置不同时刻也需要不同的阻值；精度要求不高时可用滑动变阻器实现，但不能确定具体阻值。随着电源技术不断发展，可调型电阻箱应运而生，其原理是通过电阻的串并联而得到不同阻值，电阻数量较多，并对所需电阻的每一位数选择对应的档位。而在一些生产应用中需同时提供几组不同电阻，且要重复提供，这就需要记录下来所有阻值，而以前的电阻箱不具备记忆功能，不能满足要求。
用FPGA实现控制电阻系统设计的方法，是用软件的方式设计硬件，并进行相应的仿真，整个系统集成在一个芯片上，体积小、功耗低、可靠性高，而且其内部又有存储单元，所以它是具有“记忆”功能。
硬件电路

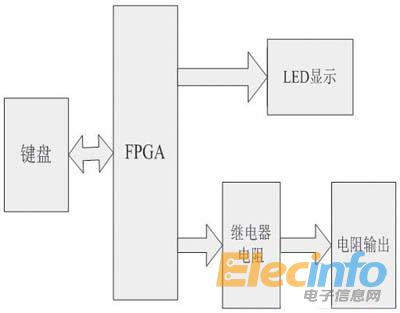

FPGA可编程电阻系统的硬件系统主要由：主控制器FPGA，键盘输入电路，继电器电阻网络，输出显示电路四个功能模块组成。下面是具体介绍。
主控制器FPGA
FPGA控制中心是整个设计的核心，主要控制实现对系统的键盘输入处理，并根据输入信息转换成输出数据，控制对应的继电器吸合，从而得到不同阻值。
一般可编程网络主控制器由数字电路控制或单片机控制，本电路是采用FPGA控制的。近年来，EPGA被广泛应用在集成电路中，特点是直接面向用户，具有极大的灵活性和通用性。因此，用来设计可编程电阻的灵活性更好。
图1
目前市场上主要生产FPGA产品的公司有Lattice、Xilinx、Altera。鉴于产品成本和通用性的考虑，本实验中采用CycloneII系列，它是第二代低成本的FPGA，独特性能体现在：NiosII嵌入式处理器支持，嵌入式18*18数字信号处理乘法器，中等容量的片内存储器(能够满足本设计的要求)中等速度的I/O引脚和存储器接口。所以，在性价比上更适合本设计。
