(接上)
★数字滤波
接近感应要求控制器能够检测到稳定的小信号来提高探测距离，因此控制器需要设置足够长的采样周期来提高信号幅度，同时也需要设置较低的触发阈值来提高灵敏度。灵敏度的提高意味着系统更容易受到噪声的干扰。因此，为了提高整个系统的信噪比，本文对原始信号依次使用了三种有效的软件滤波方法：中值滤波、均值滤波和IIR数字滤波，来滤除噪声。
1.中值滤波器

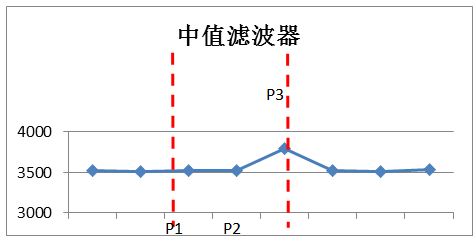

对于瞬间出现的单点或连续几点的噪声，中值滤波器可以很好的进行过滤。图8为一个三阶的中值滤波器。可以看出P3点会在采样后，被中值滤波器滤掉。在接近感应的实际应用中，由于采样速率较快往往会出现这样的噪点，中值滤波器可以很好的进行过滤，同时中值滤波器的输出信号也会使得后面的均值滤波器以及IIR数字滤波器的输入信号更加稳定。普通的n阶中值滤波器的时间复杂度约等于n*n，所以其阶数不宜过高，应根据实际的噪声情况进行合理选择。
图8 三阶中值滤波器

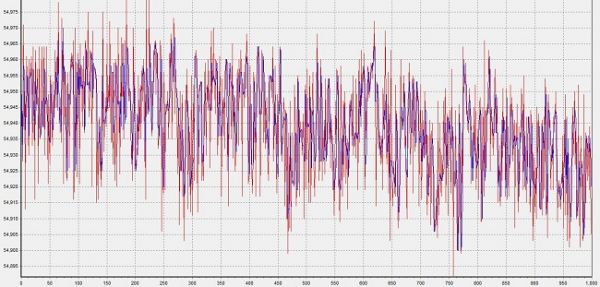

图9对比了实际采集的电容变化信号在使用中值滤波器前后的差异。红色为使用中值滤波器前的信号，蓝色为经过中值滤波器(三阶)的信号。
图9 中值滤波器输入输出信号对比
