BOOST电路又称为升压电路，是一种DC-DC变换电路，结构如图1所示。此电路在开关电源领域占有非常重要的地位，长期以来，广泛应用在各种电源设备中。然而，一些资料仅给出理想状态下的工作过程分析，而没有讲解电路从启动到稳定间暂态的工作过程，这样就不利于读者理解整个电路工作过程。此次采用PSpice仿真分析法，详细描述了BOOST电路由启动到达稳态的过程，并对各种现象进行深入分析，利于读者真正掌握BOOST电路的工作特性。

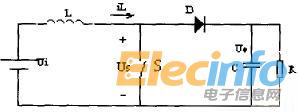

图1 BOOST电路的结构
电路的工作状态
BOOST电路的工作模式分为电感电流连续工作模式和电感电流断续工作模式。其中电流连续模式的电路工作状态如图2(a)和图2(b)所示，电流断续模式的电路工作状态如图2(a)、(b)、(c)所示，两种工作模式的前两个工作状态相同，电流断续型模式比电流连续型模式多出一个电感电流为零的工作状态。

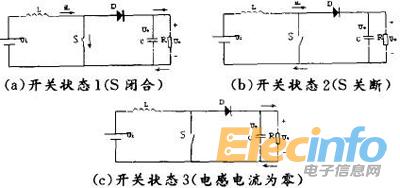

图2 BOOST电路的工作状态
