集成电路(IC)测试技术是电力电子中不可缺少的重要组成部分，而测试设备就是IC测试技术的重要工具。本文详细的介绍了模拟IC自动测试系统的工作过程，它是一款针对模拟IC直流参数和交流参数进行测试的设备，一般用在晶圆测试中，目的在于验证芯片性能参数是否符合要求。
模拟IC自动测试系统结构

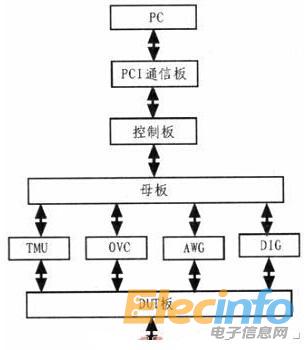

模拟IC自动测试系统的框图如图1，整个系统由PC、PCI通信板、控制板、母板、TMU板、OVC板、AWG板、DIG板和DUT板等多个部件组成。
图1 模拟IC自动测试系统框图
PC模块
PC是整个模拟IC自动测试系统的主控制中心，就像人类的大脑，负责向各个功能板发送功能指令，并实现相应功能，接收处理测量得到其数据结果。
PCI通信板模块
PCI通信板主要负责对PC发送的功能指令进行译码，再通过测试数据总线传递给模拟IC自动测试系统，是PC与自动测试系统之间的桥梁。
控制板模块
控制板是将PCI传递的测试数据进行相应数据处理，完成PCI和各功能板间的通信。
母板模块
母板类似于控制板和各功能板之间的“桥梁”，主要实现测试数据总线的传递。
功能板模块
TMU(Time Measure Unit)时间测量单元，它将测量信号的频率、周期、上升沿时时间、高脉冲时间等时间参数；AWG(Arbitrary Waveform Generator)任意波形发生器，功能是产生任意波形;DIG为数据采集卡，主要对波形数据进行采集、处理、存储和传输;OVC(Octal Voltage/Current)直流参数测试单元，就是直流参数进行测试。
直流参数测试单元
模拟IC自动测试系统中直流参数测试单元的主要功能是为芯片提供稳定的电压值或电流值，然后测量其电流或电压，从而判断芯片是否符合规范要求。本直流参数设计单元(OVC)可提供4个独立的PMU(Precision Measure Unit，精密测量单元)，最大输出电压达到+20V，误差为0.5%，最大输出电流达到±0.5A，误差为0.1%，OVC的硬件结构如图2所示。

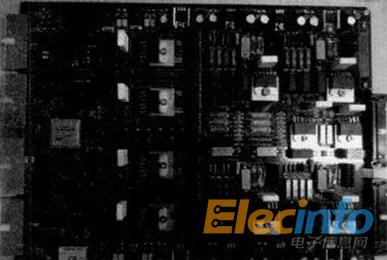

图2 OVC硬件电路结构
