作为工程师，TL494是做逆变的初学者最熟悉的，虽然对于很多工程师来说想做全桥PWM驱动的话可以使用类似3875、3895等更加专业的芯片，但是运用TL494的本意是做一个简单实用的平台，并在这其中学习怎样做开关电源。也许UC3895等IC做桥式、移相、LLC是方便实用，但这些IC的外围电路就没有像494这么简单熟悉，更容易让我们初学者入手。
使用TL494其优点在于：使用简单，有问题时调试不会陷入僵局；材料现成，对于各个元器件的性能及使用更为熟悉；方便初学者入手学习及分析。

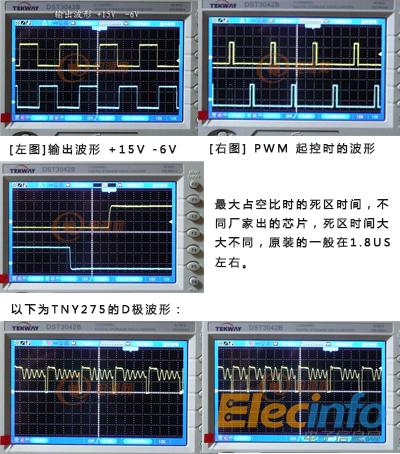

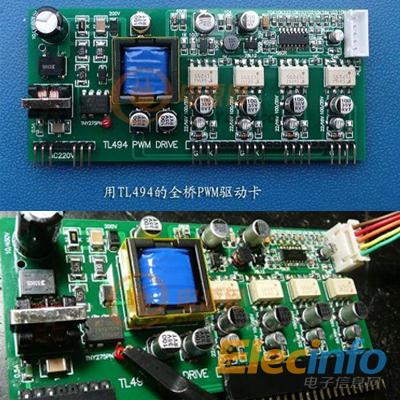

下图是用TL494做PWM控制的多用途驱动卡，其电路为常规电路。电路由两部分组成，图中上面是494/PWM控制部分，为了保障输出波形，使用494直接来推动TLP250光藕。现在的频率约28K，输出波形为+15V和-6V，既可以驱动MOS管，也可以驱动IGBT管。下面部分是辅助电源，AC220V输出经整流滤波送到TNY275控制芯片，这是一个单片反激式小功率开关电源，一共输出4路互相隔离的电源：一路为15V，经78L12稳压供给TL494，另三路为21V，分别送TLP250的输出端，为光藕内部的输出电路供电。这个驱动板，主要是用来驱动大功率全桥硬开关模式的开关电源，当然，也可以用于驱动半桥电路，甚至可以驱动双管正激式开关电源。
电路是的Uf是电压反馈，也就是稳压用的，这由494的其中一个误差放大器来承担；而494的另一个误差放大器则用来控制输出电流，见图中的If，我这里是用负压控制的，当If端的电压从0减小到-0.2V时，PWM开始控制占空比，以控制输出电流。要使电路在多少安培电流时起控，可以调整电流取样电阻的阻值来实现。这个电路板完成后，除了电路外，还必须要考虑的是PCB上的安全隔离问题。
