对于半桥LLC论坛中已有很多人进行讨论，对于使用单相全波整流电路输出电流不平衡的问题，不少论坛中都提出解决方法：1.变压器的两个输出漏感要一致(使用双线并绕)；2.PCB板输出走线要对称一致；3.高端MOS与低端MOS的驱动波形导通时间要一样，即MOS中心点电压要严格为方波。

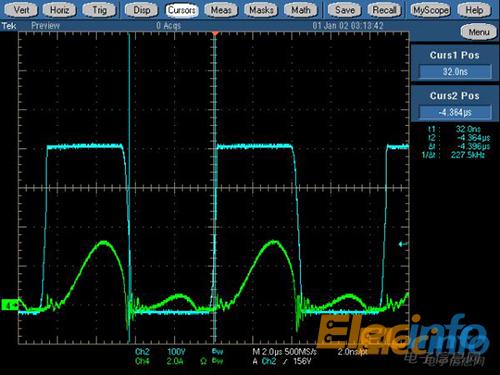

尽管如此，对于电流不对称输出还发现一个共同点：即上管开通时，输出电流时最大的（本人做了三个版本的LLC电路，不同的输出功率版本，同样使用了英飞凌的ICE2HS01G），均发现以上问题。

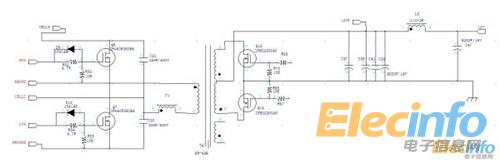

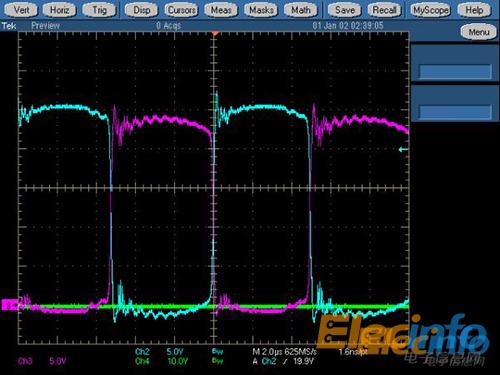

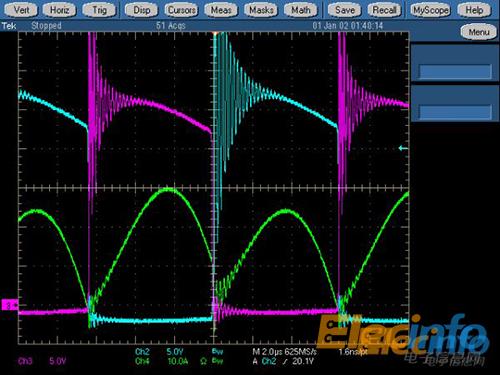

通过查看二次侧两个输出绕组可以发现，两个绕组输出电压均有电压差：(以下图中青色和红色均为二次侧绕组输出电压波形，绿色为二次侧中心抽头电流输出波形)对于以上提出的解决方法都已经使用了，但是仍然没有效果。电路图如下：
在调试过程中发现，输出电流的大小与电压高一点低一点没有关系，只有在原边上管开通时，二次侧为同名端的那个绕组输出电流大。
其中列举的一些可能想到的原因，并作出验证来讨论关于半桥LLC中电流不对称输出的成因：
1.原边芯片布线问题和共地没做好造成驱动不对称？
通过测量驱动输出是对称的，但是驱动中时有死区时间的，死区时间是用于防止上下想通和用于电感电容谐振对MOS的结电容充放电使其能零电压开通的。但是如果谐振电流很快就对结电容重放电完毕，那么死区时间也是低电平的，这样也会照成MOS中心点的高电平时间与低电平时间不等。（其实上管开通时间与下管开通时间是一致的，只是这种不相等是由于死区时间照成的）
(编者按：本文为电源网论坛网友at89x52原创分享，本文观点仅代表个人。)
