如果说到精密稳压源，就不得不提到TL431，它性能卓越，价格低廉。所以受到了很多电源工程师的追捧。不仅如此，由于独特的电阻动态抗阻，使得TL431经常被用来取代稳压二极管在电路中的位置。其双电阻结构使够随意的设定从参考电压到36V范围内的任意值。得益于这些特点，让TL431的应用领域十分广泛，恒流电路、过压保护、线性稳压电源、直流稳压等电路中经常能够看到TL431的身影，本篇文章就将讲解基于TL431的并联和串联型两种线性稳压电源。
TL431的内部结构和功能

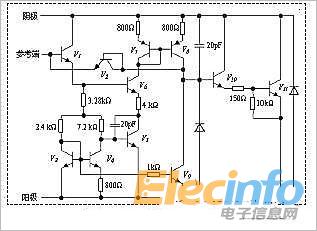

图1 内部电路图
首先，需要对TL431的内部电路进行一下熟悉，这也是方便新手来快速理解其结构。图1是TL431的内部电路图。它由多极放大电路、偏置电路、补偿和保护电路组成，其中晶体管V1构成输入极，V3、V4、V5构成稳压基准，V7和V8组成的镜像恒流源，与V6、V9构成差分放大器作中间级，V10、V11形成复合管，构成输出，其它一些电阻、电容、二级管分别起偏置、补偿和保护作用，在原理上它是一个单端输入、单端输出直流放大器。

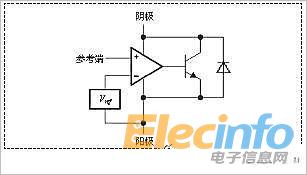

图2
图2为等效功能的示意图，其主要由三部分组成，输出开关管、电压比较器，以及2.5V的精密基准电压源。参考端的输出电压与精密基准电压源Vref相比较，当参考端电压超过2.5V时，TL431立即导通。因为R端控制电压误差为±1%，所以参考端能精确地控制TL431的导通与截止。
