RLC串联电路的优势就要在于具有选频特性，当外加电压源信号频率等于电路固有频率时产生谐振，回路总阻抗虚部为零，回路电流幅度达到最大;当外加电压源信号的频率偏离电路固有频率时，回路电流的幅度减小。因此通频带宽及品质因数描述RLC串联电路的选频特性是非常合理的。
用Multisim仿真软件进行RLC串联电路谐振特性波形仿真分析，以虚拟仪器中的函数信号发生器或元器件库中的交流电压源做实验中的信号源以波特图仪测试有关波形，或用AC交流分析功能分析电路的频率响应，可直观描述电路频率特性。以下分析用Multisim10版本。
用波特图仪进行频率特性的Multisim仿真测试

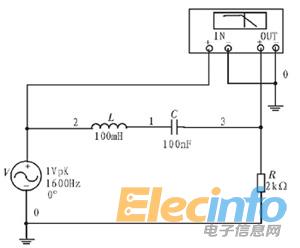

在Multisim10中创建的RLC串联仿真实验电路如图1所示。其中交流电压源是必须放置的形式信号源用，其幅值和频率的数值对电路的频率特性没用影响，波特图仪用于显示幅频特性曲线。
图1 RLC串联仿真实验电路创建
RLC串联电路由电阻R、电感L及电容C串联构成，由于回路的电流I与电阻R两端电压的特性相同，因此选择电阻两端电压作为频率响应测试电量。
电阻R、电感L及电容从Multisim的基本元件库中找出，交流电压源从电源信号源库中找出，波特图仪从虚拟仪器栏中找出。
元件参数的选取为电感L=100mH、电容C=100nF，电阻R=2kΩ，分析电阻大小对品质因数的影响时再改变电阻值。
