在小功率开关电源中VCC绕组与EMI的关系是决定成本与效率的一个方面，在本文中以实例说明了VCC绕组与EMI的关系。因为理论只是基于特定的前提条件成立的情况下，而实际中的情况缺千差万别。本文在以下的实例中解决了关于EMI一致性的问题，所以EMI也可以达成低成本且减少了效率损失的效果。
当干扰源在初级或在次级的时候，变压器如何优先考虑漏感和分布电容呢？例如在一个电路中，输入端EMI对策空间比较足，那么就可以下很多功夫。EMI测试发现只要输出端加个电感就可以过了。在这种情况下如何将次级EMI转嫁到初级？我们可以尝试以下三种方法：
1、既然在输出端加共模电感有效，那一般也可以把这个共模电感加在输入端，至于圈数和core的μ值根据实际可能要微调。
2、如果这个干扰有通过变压器，就可以通过调节变压器的寄生电容来达到平衡（寄生电容不是越小越小也不是越大越好）。
3、要看此干扰是谁产生的，比如是副边二极管的反向恢复，或者线路寄生参数谐振产生等等，可以加磁珠，改变谐振参数这些招来抑制。最后这些都要对具体情况与案例而言。

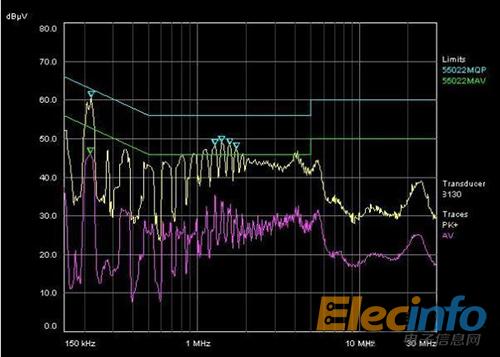

VCC绕组与EMI有关系，但到底影响有多大？影响什么频段？这也是我们需要去实际测试的，在小批量测试中发现有的EMI很好，可以达到10dB以上，有的很差(见图一)，存在一致性问题。
图一

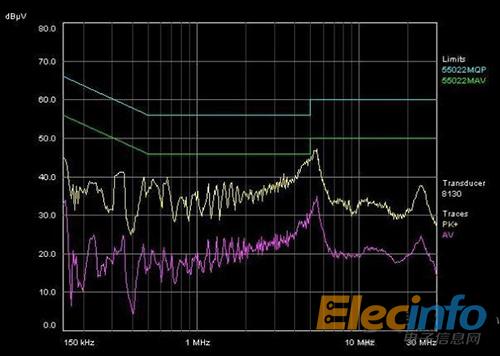

以上结果虽然过认证没有问题，但明显裕量不足，在批量的时候会出问题。下面为经过调整VCC绕组后的波形，裕量都有10dB以上。
图二
上面案例中变压器的绕组结构为：初级--屏蔽--次级--VCC--初级
此例显示出了EMI与VCC绕组的关系，同时也说明解EMI并不一定需要以牺牲效率为代价，只要了解其原理，可以用简单、经济的方式。其实从变压器着手，不需要动layout，是个很不错的方法。
