电磁干扰滤波器对于在电源设计中考虑电磁干扰等问题时，起到了关键性的作用。本文就分享一款电磁干扰滤波器原理电路设计。

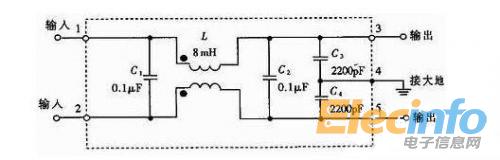

电磁干扰滤波器的原理电路：该五端器件有两个输入端、两个输出端和一个接地端，使用时外壳应接通大地。电路中包括共模扼流圈(亦称共 模电感)L、滤波电容C1~C4.L对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，故称作共模扼流圈。它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上，当有电流通过时，两个线圈上的磁场就会互相加强。当额定电流较大时，共模扼流圈的线径也要相应增大，以便能承受较大的电流。
此外，适当增加电感量，可改善低频衰减特性。C1和C2采用薄膜电容器，容量范围大致是0.01μF~0.47μF，主要用来滤除串模干扰。 C3和C4跨接在输出端，并将电容器的中点接地，能有效地抑制共模干扰。C3和C4亦可并联在输入端，仍选用陶瓷电容，容量范围是 2200pF~0.1μF.为减小漏电流，电容量不得超过0.1μF，并且电容器中点应与大地接通。C1~C4的耐压值均为630VDC或250VAC。
电磁干扰滤波器原理电路设计
