事半功倍 如何让EMC变的有规可循?

2014-11-18 10:10 来源:电子信息网 作者:兔子

ee7

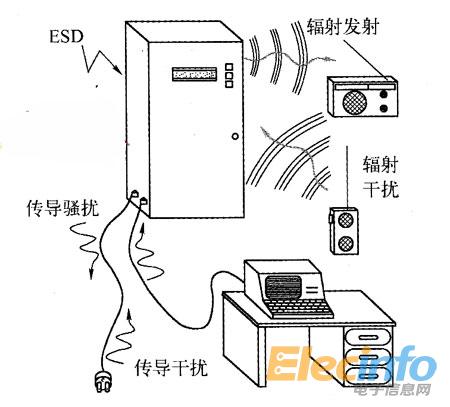

EMC干扰示意图

EMC这个问题,只要是电源设计工程师,就需要仔细斟酌的一个电源组成部分,EMC目的在于使电气装置或系统在共同的电磁环境条件下,既不受电磁环境的影响,也不会给环境以干扰。

下面我们就来说一下关于EMC设计中需要关注的重点问题。我们应该都知道,在新产品研发阶段就进行EMC设计,比等到产品EMC测试不合格才进行改进,费用可以大大节省,效率可以大大提高;反之,效率就会大大降低,费用就会大大增加。经验告诉我们,在功能设计的同时进行EMC设计,到样板、样机完成则通过EMC测试,是最省时间和最有经济效益的。相反,产品研发阶段不考虑EMC,投产以后发现EMC不合格才进行改进,非但技术上带来很大难度、而且返工必然带来费用和时间的大大浪费,甚至由于涉及到结构设计、PCB设计的缺陷,无法实施改进措施,导致产品不能上市。因此EMC问题越早考虑、越早解决,费用越小、效果越好。

想解决EMI辐射问题,其实很简单。其实,减少辐射骚扰或提高射频辐射抗干扰能力的最重要任务之一,就是想方设法减小高频电流环路面积S。高频信号电流流经电感最小路径。当频率较高时,一般走线电抗大于电阻,连线对高频信号就是电感,串联电感引起辐射。电磁辐射大多是EUT被测设备上的高频电流环路产生的,最恶劣的情况就是开路之天线形式。对应处理方法就是减少、减短连线,减小高频电流回路面积,尽量消除任何非正常工作需要的天线,如不连续的布线或有天线效应之元器件过长的插脚。同时,我们知道环路电流频率f越高,引起的EMI辐射越严重,电磁辐射场强随电流频率f的平方成正比增大。减少辐射骚扰或提高射频辐射抗干扰能力的最重要途径之二,就是想方设法减小骚扰源高频电流频率f,即减小骚扰电磁波的频率f。

其实,产生EMC问题主要通过两个途径:一个是空间电磁波干扰的形式;另一个是通过传导的形式,换句话说,产生EMC问题的三个要素是:电磁干扰源、耦合途径、敏感设备。辐射干扰主要通过壳体和连接线以电磁波形式污染空间电磁环境;传导干扰是通过电源线骚扰公共电网或通过其他端子(如:射频端子,输入端子)影响相连接的设备。

下面我们来了解下一些辐射、干扰问题的实例,如:IT或AV设备可能的骚扰源。FM接收机、TV接收机本机振荡,基波及谐波由高频头、本机振荡电路产生;开关电源的开关脉冲及高次谐波,同步信号方波及高频谐波,行扫描显像电路产生的行、场信号及高频谐波;数字电路工作需要的各种时钟信号及高频谐波、以及它们的组合,各种时钟如CPU芯片工作时钟、MPEG解码器工作时钟、视频同步时钟(27MHz,16.9344MHz,40.5MHz)等;数字信号方波及高频谐波,晶振产生的高次谐波,非线性电路现象(非线性失真、互调、饱和失真、截止失真)等引起的无用信号、杂散信号;非正弦波波形,波形毛剌、过冲、振铃,电路设计存在的寄生频率点。对于敏感受体通过耦合途径接受的外部骚扰包括浪涌、快速脉冲群、静电、电压跌落、电压变化和各种电磁场。

由以上我们可以了解到,清晰的知道EMC规律性和可能产生的因素,就会使得EMC问题变的有规可循,坚持EMC的规律使得解决EMC问题省时省力,事半功倍。
