电平渐变 教你看懂单片机时序图

2014-11-19 09:39 来源:电子信息网 作者:娣雾儿

操作时序永远是使用IC芯片的关键所在,一个芯片的所有使用细节都包含在它的官方器件手册上。所以使用一个芯片,要做好的第一件事就是要把它器件手册上的所有内容提取并且掌握。介于我国目前芯片设计能力有限,大部分器件都是外国几个IC巨头如TI、AT、MAXIM等这些公司生产的,器件资料自然是英文的,同时也可以提高下英语水平。

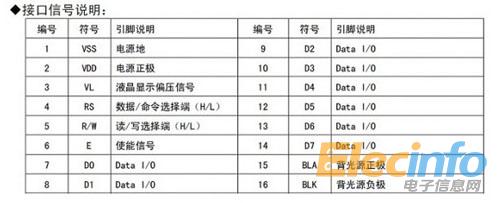

首先来看1602的引脚定义,1602的引脚是很整齐的SIP单列直插封装,所以器件手册只给出了引脚的功能数据表:

单片机1

关注以下几个管脚:

3脚:VL,液晶显示偏压信号,用于调整LCD1602的显示对比度,一般会外接电位器用以调整偏压信号,注意此脚电压为0时可以得到最强的对比度。

4脚:RS,数据/命令选择端,当此脚为高电平时,可以对1602进行数据字节的传输操作,而此脚为低电平时,则是进行命令字节的传输操作。命令字节,即是用来对LCD1602的一些工作方式作设置的字节;数据字节,即使用以在1602上显示的字节。值得一提的是,LCD1602的数据是8位的。

5脚:R/W,读写选择端。当此脚为高电平可对LCD1602进行读数据操作,反之进行写数据操作。此脚其实用处不大,直接接地永久置为低电平也不会影响其正常工作。但是尚未经过复杂系统验证,保留此意见。

6脚:E,使能信号,其实是LCD1602的数据控制时钟信号,利用该信号的上升沿实现对LCD1602的数据传输。

7~14脚:8位并行数据口,使得对LCD1602的数据读写大为方便。

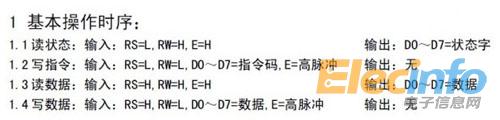

现在来看LCD1602的操作时序:

单片机2
