工程师福音：波形测试随心所欲

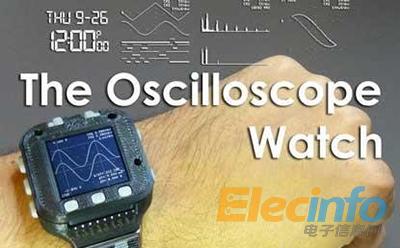

想过没？示波器也便携。近日一款示波器手表的出现给工程师们想要随时随地、随心所欲的测试波形的心愿带来了福音。示波器手表具备现代手表的所有功能(时间、日历、闹钟、等)，并结合了Xprotolab(示波器、波形发生器、逻辑分析仪、协议嗅探器、频率计数器)的所有功能。

这些轻量级的移动测试设备开始引起许多用户的关注。示波器手表用于快速便捷的测试或测量，手表使用的Atmel的8位微控制器ATXMEGA256A3U实现2个通道示波器，使用了夏普的LCD LS013B7DH03用于波形显示，有8个按钮用于测量操作，同时还具有Micro USB接口和pad数据接口。这或将是两个通道范围8逻辑分析仪输入和波形发生器，戴在手臂。它会做一个FFT和所有的功能有一个期待在一个小范围。

这款手表示波器有着测量波峰之间电压、信号频率周期、脉冲之间时间间隔等功能。其采用最新的加密机制，可以对锁定位进行编程，以保护自编程数据的安全，加密性能非常强。ATmega系列是8位的AVR单片机。ATxmega系列是mega8位的升级产品具有多个产品线AVR32就是32位的AVR单片机 AVR单片机的ROM容量可以从型号上看出，比如ATmega8/16/32/64/128的单片机，其ROM分别为8K、16K、32K、64K和128K。ATxmega和AVR32以此类推。ATmega48/88/168的ROM不是48K、88K和168K，这三种单片机的配置和ATmega8相似，实际ROM容量分别为4K、8K和16K。此外ATtiny25/45/85也是这样，其ROM分别为2K、4K和8K。

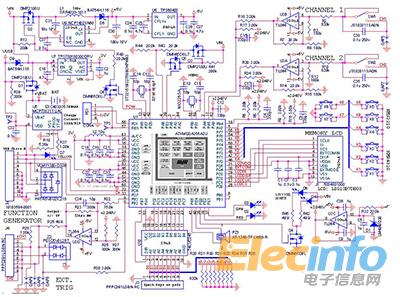

经官方数据显示，该款手表示波器有着一个功能强大的8位微控制器，可以用C语言或汇编语言编程。Gabriel提供了一个下载其原理图(PDF)的链接，因此用户可以在上面编写自己的应用。至于仪器的探头，Gabriel说他设计了一个特殊的BNC适配器，上面有一个9针的头可以使用标准探头。示波器手表的电池在示波器工作时可持续约12小时。当示波器不用时，每次充电可使用将超过30天。示波器手表样品的外壳是用Afinia 3D打印机打印的。Gabriel计划未来进一步缩减它的尺寸。一般规格ATXMEGA256A3U 256KB闪存，16KB SRAM，4KB EEPROM夏普内存液晶显示器1.28寸，128x128像素手表大小：2“×1.6”×0.6“400mAh锂电池，通过微型USB接口充电内部PDI接口4个触摸式开关USB连接：PC应用程序，Android应用程序可用。示波器手表电路图如下：
