UC3842是使用较为广泛的一种脉宽调制芯片，由于其优良的电流控制性能，经常被新手们用来进行电源初期设计的核心。占空比是电平在一个周期之内所占的时间比率，在查找一些资料时，经常会看到UC3842与占空比同时出现，那么UC3842和占空比之间究竟存在着怎样的一种关系呢?
引脚的作用

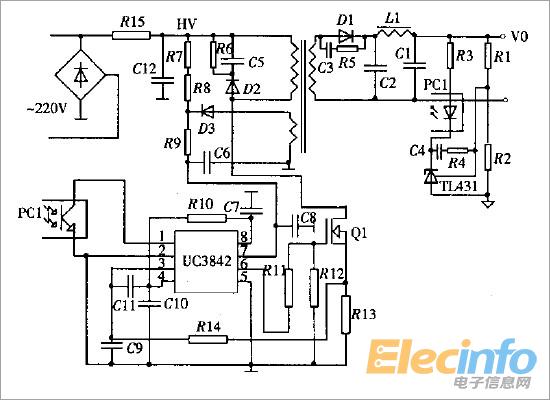

图1
从图1上来看，当输出电压经光耦反馈回1脚，2脚直接接地，当电网电压升高或是负载阻值变大引起输出电压升高时1脚电压也会升高，进而使输出脉冲变窄缩短导通时间，于是传输到二次侧线圈和自馈线圈的电能减小输出电压降低。反之亦然，总的效果是令输出电压保持恒定，这种用1脚作反馈端的接法在不影响系统稳定的情况下还可以简化脚的补偿问题改善电源动态响应的性能。
原理如下：

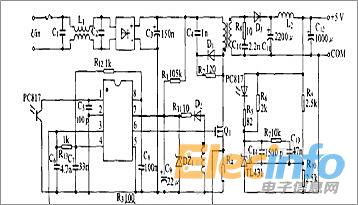

图2
输出反馈稳压电路
如图2所示，光耦的附边接在UC3842的1脚和地之见，这样UC3842的1脚上的电压被拉低，UC3842的6脚输出的占空比降低，最终导致输出电压降到5V。如果输出电压小于5V，那么电阻R9和R10分压后的电压小于2.5V。光耦PC817的原边截止，附边也截止。这样UC3842的1脚上的电压被内部电流源抬高，UC3842的6脚输出的占空比将增大，最终导致输出电压上升到5V。

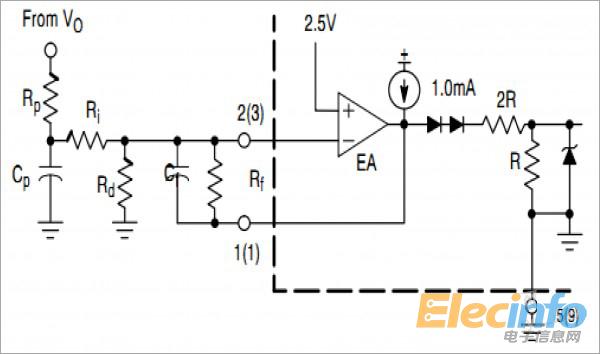

图3
如图3所示，1和2脚就是一个运放的输出端和反相输入端。
与占空比之间的关系
2脚接输出电压的反馈信号，1脚是运放调节后的值，其最大值为4.4V。该值与采样电流信号的电阻上电压波形相交结，产生PWM波形。1脚正向饱和时，PWM最大占空比输出。1脚为低电平时，限制PWM输出。
本篇文章介绍了UC3842 和占空比之间的关系，并且对其中的原理进行了讲解和分析。相信经过本文的讲解，大家已经解开了这个令人困惑的谜团。小编也将继续为大家收集在电子电路设计当中遇到困难和问题，并找出答案。
