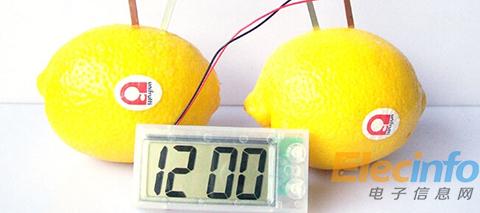

科技发达的时代，果蔬也开始变得很忙，低功耗单片机让水果电池驱动LCD成为展示会上的噱头，三片柠檬的电力，应该足够带动LCD的。不过最初当用Mega8L做了一个电路却不能用水果电池驱动时，决心亲自实践一番，看看水果供电的AVR单片机能否成功。这样可以验证对低功耗单片机设计的一些认识;而手头上一个用 MSP430($2.0250)的项目，样机已经做好多时了，觉得MSP430不爽(不只是贵，我们还要维护两套平台)，有心想要改成AVR。那个MSP430功耗真是低，3节五号镍镉电池供电的样机，停停走走用了一年多。
硬件：Mega88，32KHz外部晶振，2倍负压电路由AVR的PWM驱动，LCD是静态的笔端式LCD，用Mega88的IO口直接驱动，没有分时扫描。
软件：在Timer0中断服务程序中每2秒钟刷新LCD显示，平时AVR工作在空闲模式。Timer1提供PWM波形驱动2倍负压电路。
测量数据：电路工作时水果电池电压2.5V，整机电流30uA，2倍负电压提供电压大约-3V。

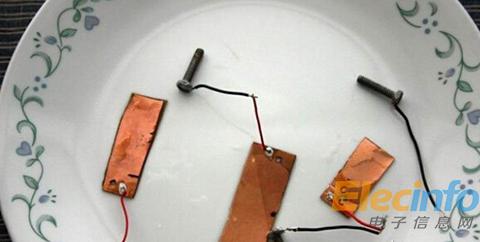

这是水果电池的电极，阳极是做PCB的覆铜板，阴极是镀锌螺丝。将上述电极浸入滴过醋的三个水杯里，我测到水果电池的容量能达到：空载电压3V，短路电流400uA。
水果电池的电极
用Mega8L做了一个电路，驱动静态的笔端式LCD，能够在2～3节电池下工作，却不能用水果电池驱动。原来Mega8L标称的最低工作电压是2.7V，实际可以工作到2.5V。水果电池电压被拉到1.9V，电流60uA，可见水果电池的容量很小。我没有花时间去改进水果电池，倒是想进一步改进AVR。于是我先用Tiny13做了一个闪烁LED的实验，成功的验证了水果对AVR单片机供电的可能。Tiny13是可以工作到1.8V的。LED是Fairchild的HLMP-D150($0.1500)，小电流时的亮度要比普通LED好。实际上当LED点亮时，绝大部分功耗在LED上。

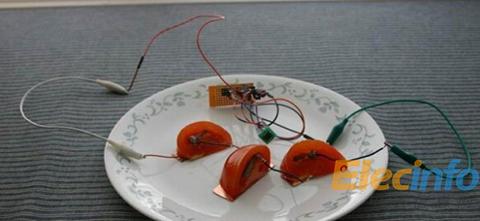

Tiny13驱动LED闪烁(亮)

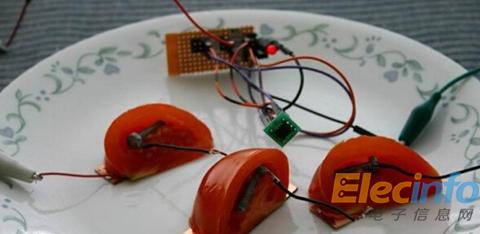

Tiny13驱动LED闪烁(灭)

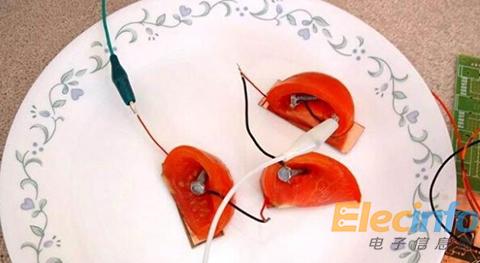

一周以后的水果电池
