东芝已推出了肖特基二极管“DSF01S30SL、DSR01S30SL”,它们可应用于智能手机和可穿戴式器件等移动设备的电源电路中。
SOD-962(SL2)封装属于小型封装,其体积仅为工业标准SOD-882封装的三分之一,所以适用于高密度安装。
东芝肖特基二极管
特性/轮廓图
特性
低正向电压:VF=0.41V(典型值)@IF=100mA(DSF01S30SL)
低反向电压:IR<350nA(典型值)@VR=30V(DSR01S30SL)
超低电容快速开关:
Ct=9.3pF(典型值)(DSF01S30SL)
Ct=8.2pF(典型值)(DSR01S30SL)
使用SOD-962封装的最佳高密度安装(SL2,0.63×0.32mm)

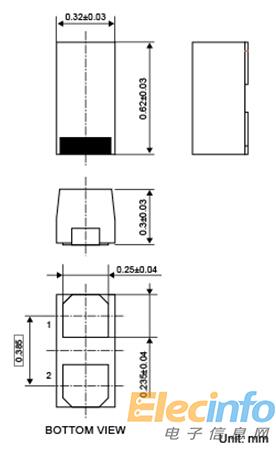

轮廓图
轮廓图
应用/电路实例
应用
移动计算设备(智能手机、可穿戴式设备等)
电路实例
电路实例

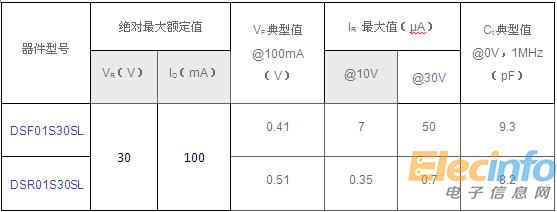

主要规格
主要规格

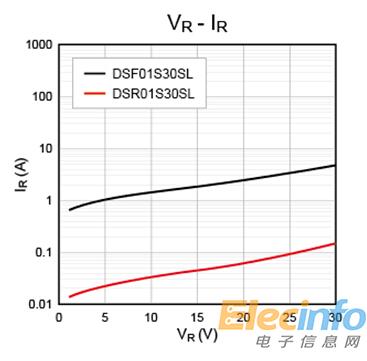

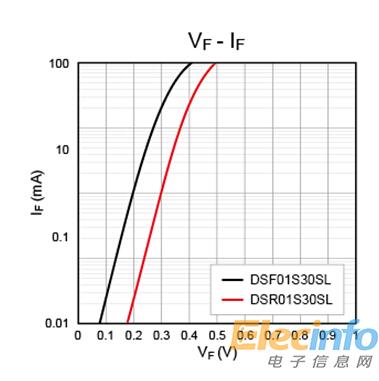

特性曲线
特性曲线(a)
特性曲线(b)
